Propiedades de documento - Tablas de taladros

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, por último, seleccione Tablas > Taladro.

Estándar general de dibujo

Borde

	Borde de cuadro	Configura un grosor de línea para el borde exterior de la tabla.
	Borde de rejilla	Configura un grosor de línea para las líneas de rejilla internas de la tabla.

Texto

Precisión de ubicación

Precisión de unidad

Seleccione el número de dígitos después de la coma decimal para el valor de ubicación del taladro.

Control alfanumérico

Seleccione letras o números para la secuenciación de etiquetas de tabla de taladros.

A, B, C	Antecede al número de secuencia de rótulo del taladro con una letra.
1, 2, 3	Define la secuencia de rótulo del taladro como un número.

Capa

Indicador de origen

Indicador de origen

Seleccione un estándar que gobierne la visualización del origen o seleccione Por estándar para usar el estándar de dibujo general.

ANSI, BSI: ISO, GB: DIN, JIS, GOST:

Áng. de rótulo/Equidist. desde centro de perfil

Ángulo	El ángulo que la etiqueta realiza con una línea vertical a través del centro del taladro
Equidistanciar	La distancia desde la etiqueta hasta el perfil del taladro

Cotas duales

Opciones

Ceros a la izquierda	Estándar Los ceros a la izquierda aparecen según el estándar de dibujo general. Mostrar Se muestran los ceros delante de los puntos decimales. Quitar No se muestran los ceros a la izquierda.
Ceros decimales	Eliminar solo si es cero Los ceros decimales se recortan para los valores métricos enteros, de conformidad con los estándares ANSI e ISO. Igual que el origen Los ceros decimales aparecen conforme al estándar ASME Y14.5M-1994. Mostrar Los ceros decimales aparecen de conformidad con los lugares decimales que especifica para Unidades. Quitar No se muestran los ceros decimales.
Combinar rótulos iguales	Seleccione esta opción para combinar elementos con las mismas etiquetas en una fila.

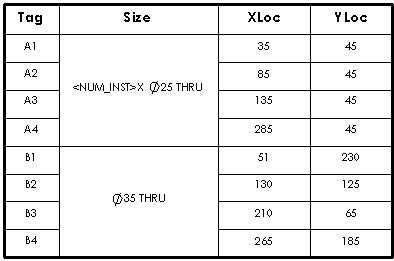

Combinar tamaños iguales	Seleccione esta opción para combinar taladros del mismo tamaño en varias filas.
Mostrar la letra y el número de los tamaños de taladro en pulgadas ANSI	Muestra los tamaños de taladro de pulgada ANSI con letras o números. Los taladros creados con la herramienta Asistente para taladro muestran los mismos tamaños que Especificaciones de taladro. Utilizando el tipo de taladro Sin utilizar el tipo de taladro
Mostrar centros de taladros	Seleccione para mostrar centros de taladros.
Actualizar automáticamente la tabla de taladros	Seleccione para actualizar la tabla de taladros cuando agregue o elimine componentes en el ensamblaje asociado.
Reutilizar etiquetas eliminadas	Seleccione para utilizar etiquetas eliminadas.

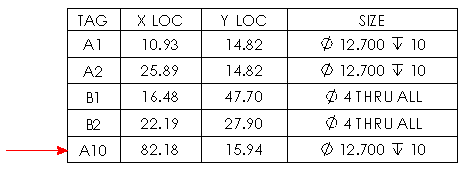

Agregar una nueva fila al final de la tabla	Seleccione para agregar una nueva fila en la parte inferior de la tabla.
