Barra de herramientas Filtro de selección

Los Filtros de selección le ayudan a seleccionar elementos de tipo específico en la zona de gráficos o en la hoja de dibujo. Por ejemplo, elija el filtro de caras para que pueda seleccionar solo caras.

Para alternar la visualización de la barra de herramientas Filtro de selección:

Haga clic en Alternar la barra de herramientas Filtro de selección (barra de herramientas Estándar) o en F5.

Puede utilizar el Filtro de selección para seleccionar elementos específicos de un modelo, como croquis, planos y caras. Puede filtrar segmentos de croquis seleccionando solo segmentos de croquis e ignorando las cotas. Un segmento de croquis es una línea, arco, elipse, parábola o spline que forma parte de un croquis.

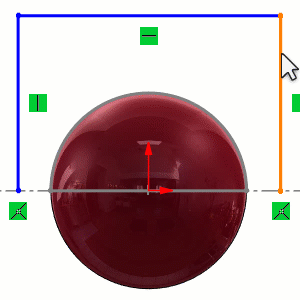

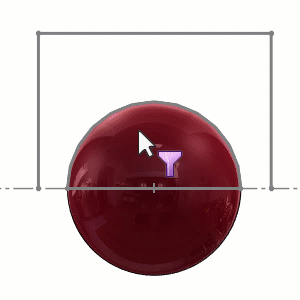

Estas imágenes ilustran la diferencia entre segmentos de croquis y filtros de croquis. Una imagen muestra que solo se pueden seleccionar segmentos de croquis. No se pueden seleccionar puntos, croquis completos ni caras. La otra imagen muestra que solo se pueden seleccionar croquis completos. No se pueden seleccionar caras ni segmentos.

Segmentos de croquis Filtros de croquis

Las siguientes herramientas de la barra de herramientas Filtro de selección permiten especificar el comportamiento del Filtro de selección:

Activar o desactivar filtros de selección Activa o desactiva los filtros de seleccionados. También puede presionar F6.
Borrar todos los filtros Borra todos los filtros seleccionados.
Seleccionar todos los filtros Selecciona todos los filtros.
Invertir selección Todos los demás elementos similares a los seleccionados, como por ejemplo caras, aristas y vértices, se seleccionan y las selecciones originales se cancelan.
La otras herramientas de la barra de herramientas Filtro de selección son filtros. Seleccione los filtros para hacer coincidir los elementos que desea seleccionar en la zona de gráficos.
Filtrar vértices Filtrar tolerancias geométricas
Filtrar aristas Filtrar notas/globos
Filtrar caras Filtrar operaciones de referencia
Filtrar sólidos de superficie Filtrar símbolos de soldadura
Filtrar cuerpos sólidos Filtrar cordones de soldadura
Filtrar ejes Filtrar objetivos de referencia
Filtrar planos Filtrar roscas cosméticas
Filtrar puntos de croquis Filtrar bloques
Filtrar croquis Filtrar símbolos de espiga
Filtrar segmentos de croquis Filtrar puntos de conexión
Filtrar puntos medios Filtrar puntos de recorrido
Filtrar centros de círculos Filtrar facetas de malla
Filtrar líneas constructivas Filtrar aristas de faceta de malla
Filtrar cotas/anotaciones de taladro Filtrar vértices de faceta de malla
Filtrar símbolos de acabado superficial
Hay métodos abreviados de teclado disponibles para algunos filtros:
Aristas E
Caras X
Vértices V
Mientras el Filtro de selección esté activo, el cursor pasa a ser . Cuando se encuentre cerca de un elemento filtrado, el cursor incluirá el icono de dicho elemento, como por ejemplo una cara .
