Visualización de propiedades de gradiente

En Visualización de ensamblajes, puede utilizar un espectro que fusione los colores gradualmente para visualizar mejor una propiedad numérica, como Masa, que tiene cambios de valor en incrementos irregulares.

1. En la pestaña Visualización de ensamblajes , haga clic en un encabezado de columna para ordenar los componentes por esa propiedad.
2. En el lado izquierdo del panel, haga clic en la barra vertical para activar el espectro de colores.

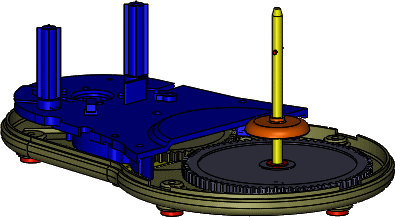

   La barra vertical muestra un espectro de colores que van del rojo al azul. En la zona de gráficos, cada componente cambia a su color adyacente en el panel Visualización de ensamblajes. Los colores reflejan el valor relativo de la propiedad de cada componente.

   Puede mover los controles deslizantes de color para modificar la distribución del color.

   Si hay varias propiedades en la jerarquía de ordenación, los colores se corresponden con la propiedad de ordenación que está más a la izquierda.

   Los controles deslizantes de color no están disponibles para los valores de propiedad que tienen seleccionado Vincular color al valor de propiedad. Puede desactivar esta opción en el cuadro de diálogo Columna personalizada.

   Para acceder al cuadro de diálogo, haga clic en la flecha a la derecha de los encabezados de columna y haga clic en Más.

3. Para agregar otro color al espectro:
   1. Haga clic en la zona en blanco a la izquierda de la barra vertical.


   2. En el cuadro de diálogo Color, seleccione otro color y haga clic en Aceptar.

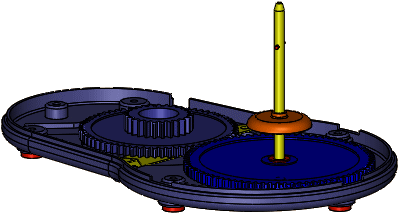

   Se agrega otro control deslizante al espectro. Las piezas cambian de color en la zona de gráficos.

   Para modificar la distribución de color en el espectro, mueva los controles deslizantes hacia arriba o hacia abajo. Puede hacer clic con el botón derecho en un control deslizante y cambiar su color o eliminarlo. Para restaurar los dos controles deslizantes originales, haga clic con el botón derecho en cualquier control y seleccione Restablecer todo.
4. Debajo de los encabezados de columna, arrastre hacia abajo la barra horizontal y colóquela debajo de los componentes que desee ocultar.

   También puede hacer clic con el botón derecho en un componente y hacer clic en Subir componente o Bajar componente para ocultar los componentes.

   En la zona de gráficos, se ocultan los componentes que están por encima de la barra.



5. En la parte inferior de la lista, arrastre la barra horizontal hacia arriba y colóquela por encima de los componentes que desee ocultar.

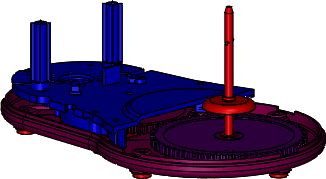

   En la zona de gráficos, se ocultan los componentes que están por debajo de la barra. El espectro ajusta los componentes visibles y muestra sus valores relativos.



   Para restaurar una barra a su posición original, haga clic con el botón derecho y seleccione Avanzar al principio o Avanzar al final.
6. Guarde el ensamblaje para guardar la configuración de Visualización de ensamblajes.
