Un resorte general conecta caras planas, no planas, cilíndricas concéntricas o esféricas. Puede definir hasta seis parámetros de rigidez para simular el comportamiento de un conector de resorte general.
El conector de resorte general está disponible en SOLIDWORKS Simulation Professional y en SOLIDWORKS Simulation Premium. Los estudios que admiten esta operación incluyen estudios estáticos, de frecuencia, de pandeo y dinámicos lineales.

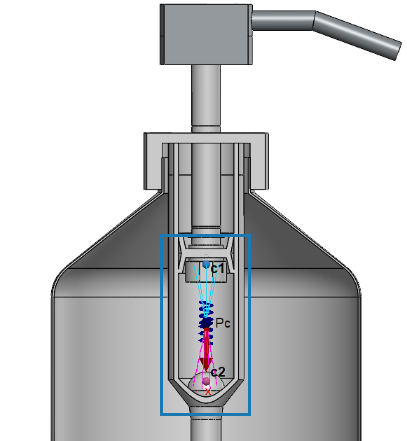

El conector de resorte general utiliza un acoplamiento distribuido para establecer una formulación de conector de resorte mejorada entre dos superficies. Una formulación de acoplamiento distribuido establece dos nodos de referencia del resorte en el punto de interacción, que se encuentra en el punto medio entre los centroides de las dos superficies. El acoplamiento distribuido restringe el movimiento de los nodos de acoplamiento a la traslación y la rotación de los nodos de referenciados. El acoplamiento distribuido permite que los nodos de acoplamiento en las superficies seleccionadas se muevan relacionados entre sí.
Para representar con precisión un resorte general, puede definir hasta seis parámetros de rigidez con un sistema de coordenadas local.
Alinee el eje X del sistema de coordenadas local con la dirección axial del resorte.
No es necesario definir un sistema de coordenadas local al especificar un resorte transversalmente isotrópico. La dirección axial del resorte se alinea con el vector normal a las superficies seleccionadas.
