La opción Girar orientación gira 90 grados (en torno a la fecha azul del sistema de referencia) la orientación de referencia de 0 grados para una cara del vaciado. La opción es similar a Referencia de giro 0º, pero se aplica a las caras individuales de un vaciado.
Para ver una descripción de las flechas y lo que representan, consulte Ángulo del pliegue.
|
|

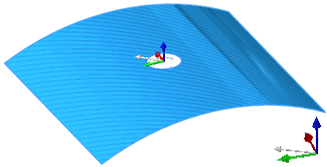

Girar orientación se desactiva para la cara. |
|

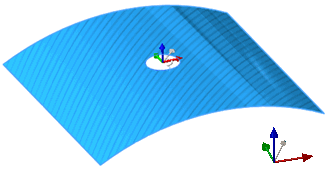

| La opción Girar orientación está seleccionada para la cara.
|
Para la cara del vaciado anterior, las rayas giran alrededor del eje normal del plano (flecha azul) 90 grados hacia la izquierda. Como resultado, el ángulo del pliegue de 60 grados (flecha amarilla), cuando se selecciona Girar orientación, corresponde a un ángulo del pliegue de -30 grados antes de la rotación.
