Puede reemplazar una varilla de conexión de un ensamblaje con un conector de la varilla de vinculación para reducir el tamaño de la malla y acelerar la simulación. Especifique las entidades geométricas a las que se asocia el conector de la varilla de vinculación y las condiciones de soporte de las juntas finales del conector.
El conector de la varilla de vinculación está disponible en SOLIDWORKS Simulation Professional y en SOLIDWORKS Simulation Premium.
La representación de un conector de la varilla de vinculación es un elemento de viga con dos juntas finales que conectan una varilla de vinculación a otras piezas de un ensamblaje. El tipo de soporte para las juntas finales puede ser rígido, pivotante o esférico, en función de la configuración de montaje real de un conector de la varilla de vinculación.
Las dos juntas finales del conector se encuentran en el centro de las caras cilíndricas o aristas cilíndricas seleccionadas. Una formulación de acoplamiento distribuido conecta las juntas finales de la viga (nodos de referencia) a todos los nodos de acoplamiento de la cara, arista o vértice a los que está conectado el conector de la varilla de vinculación. El acoplamiento distribuido restringe el movimiento de los nodos de acoplamiento a la traslación y la rotación de los nodos de referencia. Los nodos de acoplamiento están situados dentro de un radio de influencia (radio de una varilla circular o la raíz cuadrada [anchura x profundidad] de una varilla rectangular). El acoplamiento distribuido produce campos de tensión y desplazamiento más realistas en las juntas del conector.
Después de ejecutar una simulación con conectores de la varilla de vinculación, puede enumerar las fuerzas de los conectores, como la fuerza cortante, la fuerza axial, el momento flector y la torsión. Una fuerza axial negativa indica que el conector de la varilla de vinculación está bajo compresión. Haga clic con el botón derecho del ratón en Resultados
y después en Enumerar fuerza de conector.
El conector de varilla de vinculación no está disponible para estudios térmicos.
 |

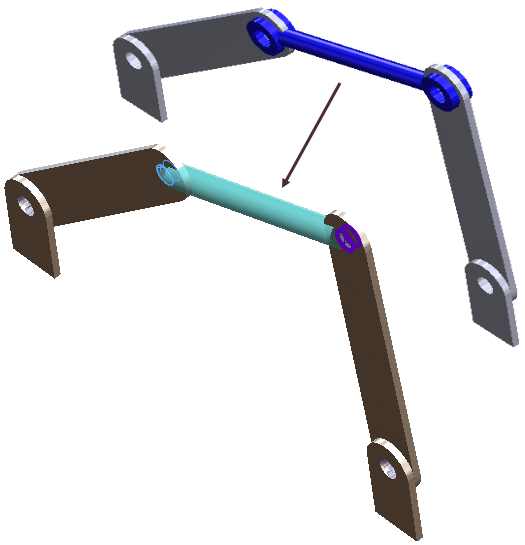

| En este mecanismo de cinco barras, puede sustituir la varilla superior por un conector de la varilla vinculación que tenga una sección transversal circular sólida y dos juntas finales de pivote. |
 |

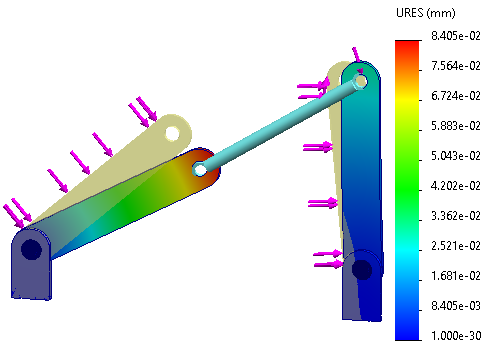

| Trazado de desplazamiento para un mecanismo de cinco barras. La forma no deformada (amarillo claro) se superpone a la deformada. |
 |
| Trazado de desplazamiento para un mecanismo de cuatro barras con un conector de la varilla de vinculación que sustituye a la varilla superior. Los dos trazados de desplazamiento son idénticos. |
