Hay diferencias sutiles al agregar componentes de recorrido como parte del subensamblaje de recorrido o del ensamblaje de nivel superior.

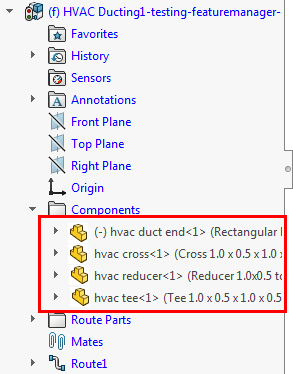

Si los componentes del recorrido son parte del subensamblaje de recorrido
Si se agregan los componentes de recorrido durante la edición del mismo, las piezas se agregan como componentes del subensamblaje de recorrido. Los componentes que forman parte del subensamblaje de recorrido se pueden mover al editar un recorrido acotando el croquis 3D de recorrido. Las cotas del croquis 3D conducen a las ubicaciones de PuntosC y componentes de recorrido.
| Sin cotas de croquis: |
Con cotas de croquis: |
|
|
Se ocultan PuntosC para una mayor claridad.

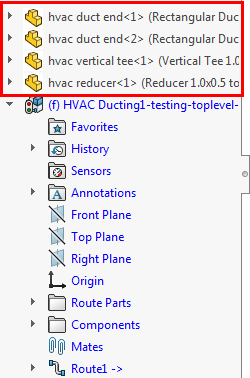

Si los componentes de recorrido forman parte del ensamblaje de nivel superior
Si se agregan los componentes de recorrido cuando no se edita el subensamblaje de recorrido, las piezas se agregan como componentes del ensamblaje de nivel superior. Los componentes del ensamblaje de nivel superior no se pueden mover al mismo tiempo que se edita el recorrido. La acotación del croquis 3D de recorrido no afectará a la ubicación de los componentes de recorrido, pero se puede utilizar para definir trayectos de recorrido específicos.
Para usar un componente de ensamblaje de nivel superior en un recorrido, haga clic con el botón derecho en el PuntoC del componente y seleccione Agregar a recorrido.
| Componentes de recorrido completamente definidos mediante relaciones de posición antes del recorrido: |
Se agregan segmentos de recorrido a los componentes después del recorrido: |
|
|
Se ocultan PuntosC para una mayor claridad.
