Interfaz simplificada

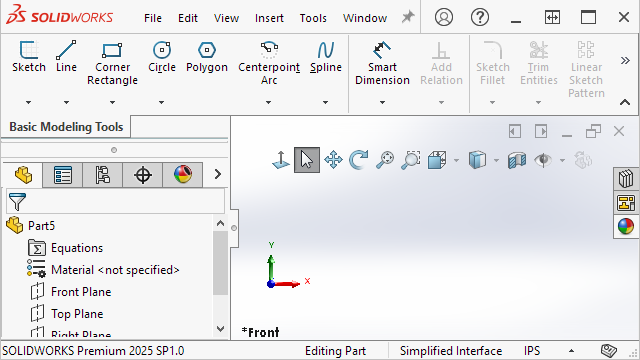

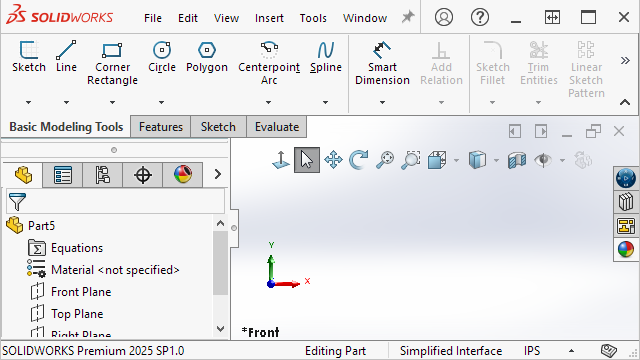

La Interfaz simplificada es un espacio de trabajo que presenta la ventana de SOLIDWORKS con una interfaz de usuario abreviada. La ventana incluye elementos básicos de la interfaz de usuario adaptados al tipo de documento que se abre.

Con un documento abierto, haga clic en Ver > Espacio de trabajo > Interfaz simplificada.

Sin un documento abierto, haga clic en Ver > Interfaz simplificada.

Cuando se selecciona esta opción, la barra de estado indica el espacio de trabajo Interfaz simplificada.

Si utiliza el espacio de trabajo Interfaz simplificada, personalice la interfaz según sus necesidades y, a continuación, desactive Interfaz simplificada; SOLIDWORKS guarda las personalizaciones que haya realizado al volver a activar la Interfaz simplificada.

Barra transparente Ver

Para piezas y ensamblajes, la barra transparente Ver contiene herramientas para manipular las vistas. No incluye apariencias, escenas ni ajustes de vista.
Interfaz simplificada Interfaz predeterminada

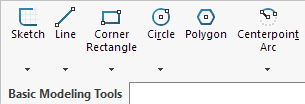

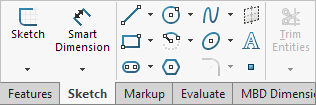

CommandManager

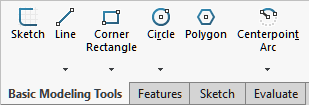

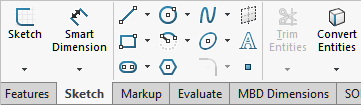

El CommandManager muestra una pestaña por tipo de documento. Las pestañas son Herramientas básicas de modelado, Herramientas básicas de ensamblajey Herramientas básicas de dibujo que contienen las herramientas más utilizadas para esos tipos de documentos.

Interfaz simplificada Interfaz predeterminada

Panel de tareas

El Panel de tareas contiene las siguientes pestañas:
  • 3DEXPERIENCE
  • Biblioteca de diseño
  • Paleta de visualización
  • Apariencias, escenas y calcomanías
Interfaz simplificada Interfaz predeterminada

Gestor de diseño del FeatureManager

El gestor de diseño del FeatureManager contiene los siguientes elementos:
  • Ecuaciones
  • Material
  • Planos
  • Origen
Interfaz simplificada Interfaz predeterminada

Los elementos del gestor de diseño del FeatureManager no incluyen nombres de estados de visualización o configuración si solo hay uno.

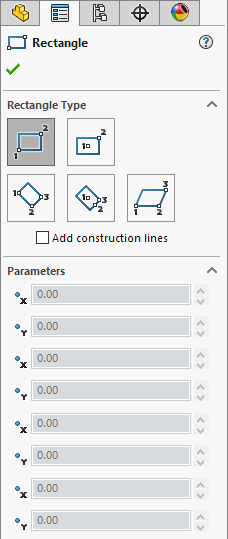

PropertyManagers

Varios PropertyManagers contienen secciones contraídas:

Interfaz simplificada Interfaz predeterminada

Modo de croquis

Para las piezas, la Interfaz simplificada abre una nueva pieza con un dibujo activo en el Alzado.

Gestor de diseño del MotionManager

El gestor de diseño del MotionManager está oculto.
