Estilos visuales

Puede representar modelos 3D con una apariencia especificada. Por ejemplo, si el modelo está en la etapa de diseño esquemático, puede mostrar el modelo a un equipo de diseño en una «apariencia de croquis» y presentarlo a los clientes en una «apariencia realista».

Las diferentes apariencias, llamadas estilos visuales, dependen de los ajustes que cambian la arista, el color y la pantalla de sombreado.

En la siguiente tabla se enumeran las ventajas de los estilos visuales:
Compatibilidad con AutoCAD Garantice la consistencia visual entre las aplicaciones. Si crea estilos visuales en AutoCAD, como transparencia o texturas de madera, puede aplicar los mismos estilos a los modelos en DraftSight.
Visualización mejorada Utilice diversas opciones de renderizado para elegir el estilo más adecuado para los proyectos. Esto mejora la representación visual de los diseños, lo que mejora la comunicación y la comprensión.
Mejora de la comunicación Cree dibujos más realistas y visualmente atractivos. Esto ayuda a la hora de compartir diseños con clientes, partes interesadas o miembros del equipo que pueden no estar familiarizados con los dibujos técnicos.
Análisis eficiente Analice los diseños de manera más eficiente. Por ejemplo, utilice un estilo visual de línea oculta para identificar elementos oscurecidos o superpuestos en dibujos complejos.
Presentaciones de alta calidad Mejore la calidad de las presentaciones y las propuestas de diseño. Puede mostrar los diseños con un estilo más depurado y profesional, mejorando el impacto general.
Opciones de personalización Personalice estilos visuales para satisfacer necesidades específicas. Puede adaptar la representación visual de los diseños para que coincida con los requisitos del proyecto o las preferencias personales.
Capacidades de 3D Modeling Visualice y manipule modelos 3D desde diferentes perspectivas. Esto le ayuda a entender las relaciones espaciales dentro del diseño.

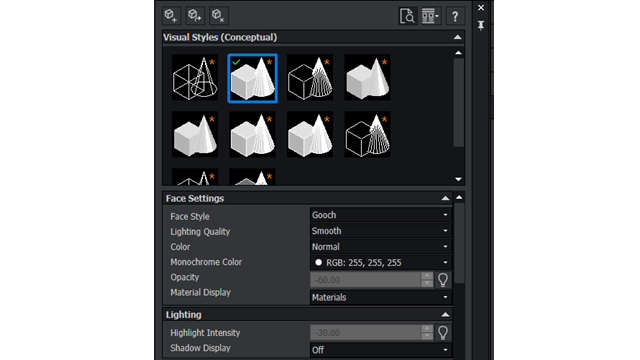

Para acceder al comando de VISUALSTYLES:

Realice lo siguiente
  • En la cinta, haga clic en Ver > Estilos visuales panel Estilos visuales > Gestor de estilos visuales.
  • En el menú, haga clic en Ver > Estilos visuales.
  • Escriba VISUALSTYLES en la ventana de comandos.
