Gestión de componentes deformables (2025 SP2)

Puede utilizar el comando Comportamiento mecánico del producto en MySession para definir cómo se comporta un componente en un ensamblaje. Puede clasificarlo como rígido, deformable o deformado manteniendo un número de pieza único.

Ventajas: Este enfoque ofrece a los usuarios de SOLIDWORKS una forma sencilla de gestionar componentes flexibles sin salir de su flujo de trabajo.

En un diseño del mundo real, algunos componentes, como las mangueras hidráulicas o los resortes, comienzan con una forma fija pero se deforman cuando se colocan en un ensamblaje. Los ingenieros necesitan una forma de realizar un seguimiento de estos cambios sin cambiar entre aplicaciones.

Para definir un componente como deformable:
  1. Abra un ensamblaje que esté guardado en 3DEXPERIENCE platform.
  2. En MySession, seleccione un componente del árbol.

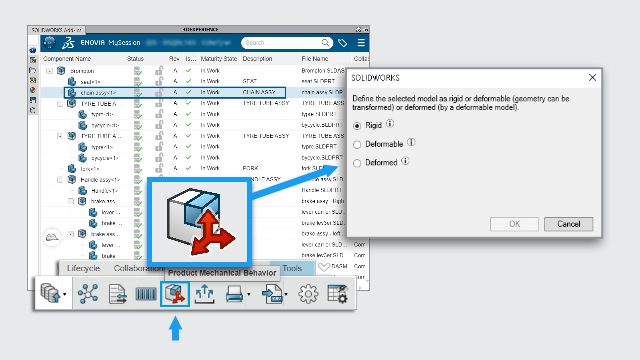

  3. En la barra de acciones, haga clic en Herramientas > Comportamiento mecánico del producto .
  4. En el cuadro de diálogo, seleccione una opción:
    Rígido El componente no cambia de forma.
    Deformable El componente puede adoptar diferentes formas en un ensamblaje.
    Deformada Un producto deformable deforma un producto deformado.
    Haga clic en Seleccionar deformable para elegir un producto deformable.
    En el caso de un pieza 3D deformable, solo puede establecer piezas 3D como deformadas. En el caso de un producto deformable, solo puede establecer productos como deformados.
Cuando un componente se marca como deformable o deformado, permanece vinculado al número de pieza original en la lista de materiales.
Para obtener más información sobre el comportamiento mecánico del producto, consulte la Barra de acciones de MySession.
