El indicador nodal para el orden del cableado muestra el orden del cableado directamente en el esquema. Una línea oblicua indica cómo están conectados los componentes.
Esta función es opcional y está disponible en la pestaña Gráficos de la configuración del proyecto eléctrico.

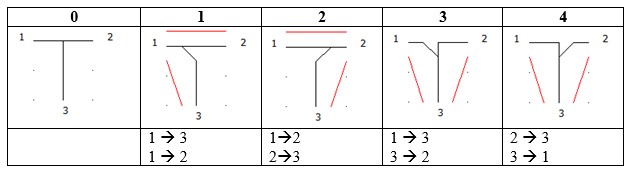

Representación del orden de cableado
Las representaciones varían dependiendo de la orientación de la conexión T.
Las dos últimas representaciones (3 y 4) pertenecen al mismo cableado. Solo indican una secuencia de cableado distinta que depende de si la secuencia empieza a partir de la izquierda o de la derecha.
De forma predeterminada, la línea oblicua indica el primer cable de la secuencia de cableado.
- Es posible situar indicadores nodales en una conexión T con líneas verticales u horizontales. Una línea oblicua no puede tener indicadores nodales, aunque el ángulo entre líneas sea de 90°.
- No puede gestionar indicadores nodales con una conexión +.
- Una intersección puede tener solo una línea oblicua.
- Si el orden de cableado no muestra el indicador nodal, se muestra una conexión T.
- Aunque la representación del indicador nodal se base en el orden de cableado, puede editarla manualmente a través del menú contextual del cable.
