SOLIDWORKS Electrical 3D - Ejercicio 5

En este ejercicio debe enrutar y segregar los cables.

Este ejercicio se basa en los archivos del ejercicio 4. Si no ha completado ese ejercicio, descargue el proyecto eléctrico del Ejercicio 4, descomprímalo en una unidad local y luego recupere el archivo.

Enrutar los cables

  1. Abra el ensamblaje de armario del ejercicio 4 donde definió los recorridos.
  2. En la pestaña SOLIDWORKS Electrical 3D del CommandManager, haga clic en Enrutar cables .
  3. En el PropertyManager, en Seleccionar tipo de recorrido, haga clic en Enrutamiento de SOLIDWORKS, y haga clic en .

    El cuadro de diálogo Enrutamiento informa del progreso.

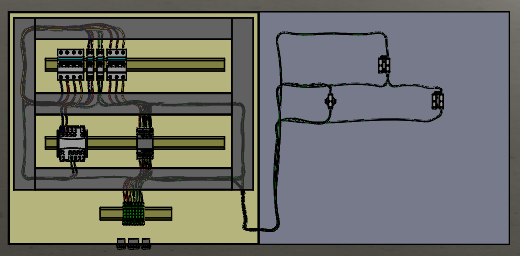

  4. Para ver los cables:
    1. En la barra transparente Ver, elimine la marca de Croquis .
    2. Seleccione las cinco canaletas horizontales y verticales, haga clic con el botón derecho y haga clic en Ocultar componentes.

    Los cables aparecerán en la parte inferior del gestor de diseño del FeatureManager.

Segregar los cables

La segregación define la autorización o la prohibición de las rutas de los cables o las mangueras en un lugar específico de una instalación. Por ejemplo, puede prohibir que un cable de potencia atraviese una canaleta.

Para segregar los cables:

  1. En la pestaña SOLIDWORKS Electrical 3D del CommandManager, haga clic en Segregación .
    Debe definir las siguientes reglas de segregación:
    • Los cables de control (~24 V) solo podrán ir a través de la canaleta vertical del lado derecho.
    • Los cables de alimentación (N, L1, L2, L3) solo podrán ir por la canaleta vertical izquierda.
  2. En el PropertyManager:
    1. Haga clic en .
    2. En Seleccionar un estilo de cable o una manguera, haga clic en Estilo de cable y luego en Seleccionar estilo de cable.
    3. En el cuadro de diálogo, expanda Grupo: 0, seleccione ~24V y haga clic en Seleccionar.

      El estilo de cable seleccionado aparece en la lista PropertyManager.

    4. En Excluir, en la zona de gráficos, seleccione la canaleta vertical más a la izquierda.
    5. Haga clic en .
    6. Repita los pasos 3b a 3e seleccionando Grupo: 10, ambos estilos de cable, y bajo Excluir, seleccionando la canaleta vertical más a la derecha.
    7. Haga clic en .
  3. En el gestor de diseño del FeatureManager, elimine los cinco cables que creó en la sección anterior.
  4. En la pestaña SOLIDWORKS Electrical 3D del CommandManager, haga clic en Enrutar cables y, a continuación, haga clic en .

    Las reglas de segregación excluyen los estilos de cable de las canaletas seleccionadas.
