Uso de vínculos para navegar

Las vistas previas de listados incluyen vínculos para navegar hasta los elementos del proyecto eléctrico, tales como símbolos, propiedades de situación o referencias de fabricante.



Para crear vínculos en los listados, utilice el ajuste Ir a en Configuración de listados.

La acción que se realiza al hacer clic en el vínculo depende del objeto vinculado.
Objeto Acción
Documento Se dirige al plano.
Componente Muestra el componente en el panel acoplable (pestaña de componentes).

Muestra todos los símbolos asociados al componente (se dirige al símbolo de los planos), incluida la pieza 2D.
Circuito Muestra los símbolos asociados al circuito.
Símbolo Se dirige al símbolo del plano, haciendo zoom a su alrededor.
Manguera Muestra el sinóptico en el que se reserva la manguera (se dirige al primer componente conectado a la manguera).

Muestra el conductor en el plano de esquema (se dirige al primer componente conectado al conductor).
Equipotencial Muestra el equipotencial en el plano de esquema.
Cable/conductor Muestra el cable en el plano de esquema (se dirige al primer componente conectado al cable).

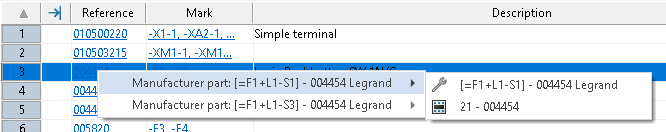

Referencia de fabricante Muestra el símbolo asociado a esta referencia y se dirige a él (pieza 2D, etiqueta de cableado).
Situación Abre el cuadro de diálogo de propiedades de la situación.
Función Abre el cuadro de diálogo de propiedades de la función.
