Cada cable colocado en el esquema puede conectarse siempre que esté conectado a un símbolo o borna.
-
Para abrir el comando de cableado, haga clic con el botón derecho del ratón en un cable y haga clic en Asociar conductores.
El comando de cableado puede activarse en una selección múltiple de cables. Esta interfaz es similar a la gestión de mangueras.
-
Para Asociar conductores
, haga lo siguiente:
-
Seleccione los conductores en la mitad superior del cuadro de diálogo.
-
Seleccione el cable de la manguera en la sección inferior.
Los conductores están asociados por orden de aparición. El primer conductor de la lista se asignará al primer cable de la lista, el segundo conductor al segundo cable y así sucesivamente.
Organice la lista de cables en función de la lista de conductores.
| Color |
Descripción |
| Conductor azul (resaltado) |
Asociado a un cable. |
| Conductor verde (resaltado) |
Asignado a uno de los cables seleccionados. |
"Resaltado" significa que el conductor está en un esquema. Los conductores en azul no resaltado solo están en el sinóptico.
-
Para desasociar los conductores, haga clic en Desconectar conductores
.

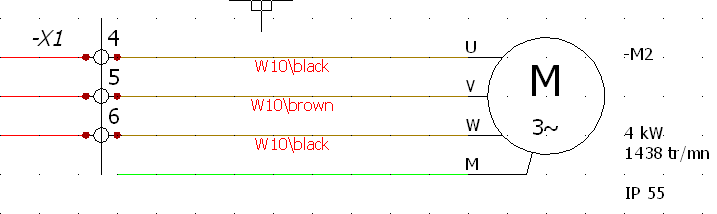

Se elimina el cableado de los conductores seleccionados. Tras confirmar los cambios, el esquema se actualiza automáticamente. En la línea se coloca automáticamente un texto correspondiente a la manguera. Puede personalizar el texto (estilo y contenido) en la pestaña Texto de las propiedades del proyecto eléctrico.
