BIM Objelerini Etiketleme
Ayrıntılı bilgi sağlamak için BIM teknik resmindeki BIM objelerini etiketlemek üzere BIMLabel komutunu kullanın.
Yazılım, her bir BIM objesi kategorisi için önceden tanımlanmış bir etiket seti içeren bir Etiket Kütüphanesi sağlar. Ayrıca, BIM objelerinin ek özelliklerini görüntülemek için kullanabileceğiniz özel etiketler tanımlayabilirsiniz.
Etiketlerin BIM objeleriyle ilişkileri korunur ve BIM modelini değiştirdiğinizde etiketler otomatik olarak güncellenir.
Komut şunu yapmanıza izin verir:
- Belirtilen bir veya daha fazla BIM objesini etiketleme
- BIM objelerini kategoriye göre etiketleme
Ek özel araçlar, aşağıdaki BIM objelerini tek tek veya aynı anda toplu olarak etiketlemenizi sağlar:
Etiket oluşturmaya yönelik özel araçlar, BIM şerit sekmesinin Detaylandır panelindeki bir açılır menüde gruplanır.
Belirtilen BIM objelerini etiketlemek için:
Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
- Menüde, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
- BIMLabel yazın.
- Bir Blok tanımının adını girin ve Enter tuşuna basın.
Not: Komut, türlerinden bağımsız olarak, belirtilen tüm BIM objelerini etiketlemek için belirtilen Bloğu kullanır.
- Grafik alanında, etiketlenecek BIM objelerini belirtin ve Enter tuşuna basın.
Belirtilen tüm BIM objeleri etiketlenir.
BIM objelerini kategoriye göre etiketlemek için:
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
- Menüde, BIM > Detaylandır > Etiket Ekle öğesine tıklayın.
- BIMLabel yazın.
- Bir blok tanımı belirtin.
- Kategori seçeneğini belirtin.
- Etiketlemek istediğiniz BIM objelerinin kategorisini belirtin:
- Grafik alanında, bir BIM objesi seti belirtin.
Yalnızca belirtilen kategorideki BIM objeleri etiketlenir.
Not: Kategoriyi belirtmezseniz komut, seçili tüm BIM objeleri için aynı etiketi kullanır.
Pencere Objelerini Etiketleme
.dwg dosyasındaki Pencere objelerini numaralandırmak için Pencere etiketlerini kullanın.
BIM teknik resmindeki tüm Pencere objelerini veya belirli Pencere objelerinden oluşan bir seti etiketleyebilirsiniz. Seçim kümesinde çeşitli BIM objeleri bulunabilir. Yalnızca Pencere objeleri etiketlenir.
Belirtilen Pencereleri etiketlemek için:
Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- İsteğe bağlı olarak, Pencere objeleri için varsayılan bir etiket belirleyebilirsiniz:
- BIM Etiket Kütüphanesi paletinde, Pencere kategorisinden bir etikete sağ tıklayın ve Pencereler için Varsayılan Olarak Ayarla öğesini seçin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Pencereleri Etiketle öğesine tıklayın.
- Menüde, BIM > Etiketle > Pencereleri Etiketle öğesini seçin.
- BIMLabel yazın.
- Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.
- Grafik alanında, etiketlenecek Pencereleri seçin ve Enter tuşuna basın.
Not: Seçim setinde herhangi bir BIM objesi bulunabilir. Yalnızca Pencere objeleri etiketlenir.
Bir BIM teknik resmindeki tüm Pencerelere etiket eklemek için:
Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- İsteğe bağlı olarak, Pencere objeleri için varsayılan bir etiket belirleyebilirsiniz:
- BIM Etiket Kütüphanesi paletinde, Pencere kategorisinden bir etikete sağ tıklayın ve Pencereler için Varsayılan Olarak Ayarla öğesini seçin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Tüm Pencereleri Etiketle öğesine tıklayın.
- Menüde, BIM > Etiketle > Tüm Pencereleri Etiketle öğesini seçin.
- Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.
Teknik resimdeki tüm Pencere objeleri etiketlenir.
Kapı Objelerini Etiketleme
.dwg dosyasındaki Kapı objelerini numaralandırmak için kapı etiketlerini kullanın.
BIM teknik resmindeki tüm Kapı objelerini veya belirli Kapı objelerinden oluşan bir seti etiketleyebilirsiniz. Seçim kümesinde çeşitli BIM objeleri bulunabilir. Yalnızca Kapı objeleri etiketlenir.
Belirtilen Kapıları etiketlemek için:
Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- İsteğe bağlı olarak, Kapı objeleri için varsayılan bir etiket belirleyebilirsiniz:
- BIM Etiket Kütüphanesi paletinde, Kapılar kategorisinden bir etikete sağ tıklayın ve Kapılar için Varsayılan Olarak Ayarla öğesini seçin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Kapıları Etiketle öğesine tıklayın.
- Menüde, BIM > Etiketle > Kapıları Etiketle öğesini seçin.
- Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.

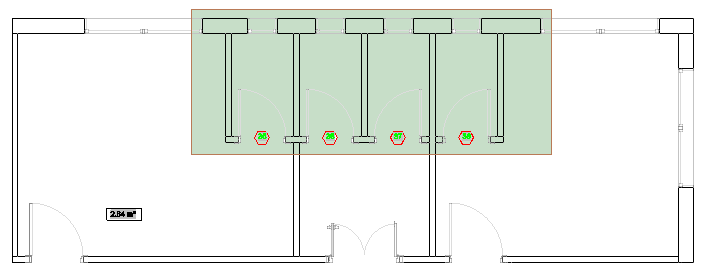

- Grafik alanında, etiketlenecek Kapı objelerini belirtin ve Enter tuşuna basın.
Not: Seçim kümesinde çeşitli BIM objeleri bulunabilir. Yalnızca Kapı objeleri etiketlenir.
Bir BIM teknik resmindeki tüm Kapılara etiket eklemek için:
Not: Başlamadan önce, etiket olarak kullanmak istediğiniz bloğun mevcut olduğundan emin olun.
- BIM objelerini etiketlemek istediğiniz BIM teknik resmini izole edin.
- İsteğe bağlı olarak, Kapı objeleri için varsayılan bir etiket belirleyebilirsiniz:
- BIM Etiket Kütüphanesi paletinde, Kapılar kategorisinden bir etikete sağ tıklayın ve Kapılar için Varsayılan Olarak Ayarla öğesini seçin.
- Aşağıdakilerden birini yapın:
- Şeritte, BIM > Detaylandır > Tüm Kapıları Etiketle öğesine tıklayın.
- Menüde, BIM > Etiketle > Tüm Kapıları Etiketle öğesini seçin.
- BIMLabel yazın ve Kapılar kategorisini belirtin.
- Varsayılan bir etiket belirtmediyseniz blok tanımını belirtin.

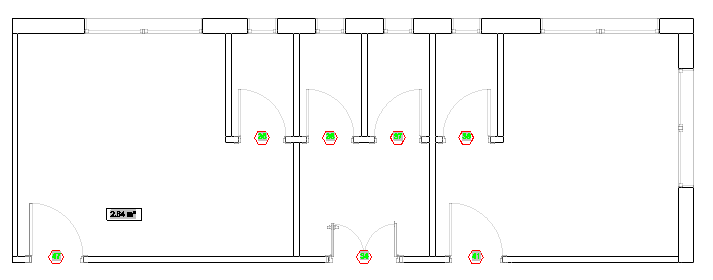

Teknik resimdeki tüm Kapı objeleri etiketlenir.
Komut: BIMLabel
Şerit: BIM > Detaylandır > Etiket Ekle
