P&ID etiketi borular, ekipman veya diğer bağlantı elemanları için boyut ya da alan gibi alt etiket değerlerini gösteren bir dize dizisidir. Alt etiketlerin etiket içerisinde hangi sırada gösterileceğini belirlemek için Etiket Şeması Yöneticisi'ni kullanarak borular, ekipman ve diğer bağlantı elemanlarını tanımlayabilirsiniz. Bu özellik SOLIDWORKSConnected'da mevcut değildir.
Etiket şeması içerisinde eklediğiniz alt etiketler, bir P&ID dosyasında tanımladığınız etiket değerlerini yorumlamak için kullanılır. Etiket şeması, alt etiketlerin etiket içerisinde gösterileceği sırayı belirler; böylece her nitelik doğru şekilde yorumlanabilir.
Etiket şemaları yalnızca P&ID verilerinden oluşturulan Routing montajlarında kullanılır.
Etiket Şeması Yöneticisi'nde örnek bir etiket girebilir ve etiket içerisindeki alt etiketleri tanımlayabilirsiniz.

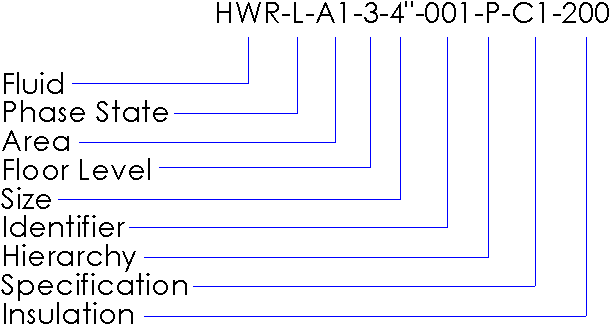

Bu örnek etiket, tire işaretleriyle ayrılmış sekiz alt etikete sahiptir:
HWR-L-A1-3-4”-001-P-C1-200
Etiket, aşağıdaki alt etiket dizisinden yorumlanabilir:
