Delik Sihirbazı PropertyManager'ı, yeni Delik Sihirbazı deliği oluşturduğunuzda görünür.
Bu PropertyManager'ı açmak için:
Bir parça oluşturun, bir yüzey seçin ve Delik Sihirbazı
öğesine (Unsurlar araç çubuğu) veya öğesine tıklayın.
İki sekme belirir:
-
Tip (varsayılan). Delik tipi parametrelerini ayarlayın.
-
Konumlar. Düzlemsel veya düzlemsel olmayan yüzlerde Delik Sihirbazı deliklerini bulur. Delik merkezlerini konumlandırmak için ölçümlendirmeler, çizim araçları, yakalamalar ve engelleme çizgileri kullanın.
Bu sekmeler arasında geçiş yapabilirsiniz. Örneğin
Konumlar sekmesini seçip delikleri bulun, ardından
Tip sekmesini seçip delik tipini tanımlayın ve son olarak başka delikler eklemek için
Konumlar sekmesini seçin.
- Farklı delik tipleri eklemek için bunları ayrı Delik Sihirbazı unsurları olarak ekleyin.
- Mevcut PropertyManager seçenekleri, Delik Spesifikasyonu'nda seçilen delik tipine bağlıdır.
Delik Sihirbazı Deliklerini Konumlandırmak
Konumlar sekmesini etkinleştirdiğinizde, ilk çizim noktası ve gölgeli bir önizleme konumu tıklayana kadar imleci takip eder. İmleci hareket ettirdikçe, çizim yakalamaları ve algılama çizgilerinden yararlanabilirsiniz.
Delik Konumları'nın altında
Mevcut 2B Çizim'e tıklayıp mevcut bir 2B çizimi seçerek çizim geometrisinin tüm uç noktalarında, tepe noktalarında ve noktalarında delikleri otomatik olarak oluşturabilir ve konumlandırabilirsiniz. Çizgiler, dikdörtgenler, yuvalar ve spline'lar gibi çizim objelerini seçebilirsiniz.
Çizim Seçenekleri, örnekleri otomatik olarak oluşturmak için kullanılan geometriyi belirler.
Ayrıca ölçümlendirme ve diğer çizim araçlarını kullanabilirsiniz. Aynı tipteki birden çok deliği art arda yerleştirebilirsiniz. Düzlemsel olmayan bir yüz seçmediğiniz veya 3B Çizim'i tıklamadığınız sürece, Delik Sihirbazı delikler için 2B çizimler oluşturur.
Yuvaları yerleştirme sırasında Konumlar sekmesindeyken geometriye bir merkez çizgisi çizimi ekler ve yuvayı konumlandırmak için bu çizimi kullanırsanız yuva, merkez çizgisinin uzunluğuna göre yeniden boyutlandırılır.
Yuvaları 90° döndürmek için
Tab tuşuna basın.
Delik Sihirbazı Unsurlarını Silme
Delik Sihirbazı unsurları iki çizim içerir. İlk çizim delik konumu çizimi, ikinci çizimse delik profili çizimidir.
Bir Delik Sihirbazı unsurunu sildiğinizde, delik konumu çizimini koruyabilirsiniz.

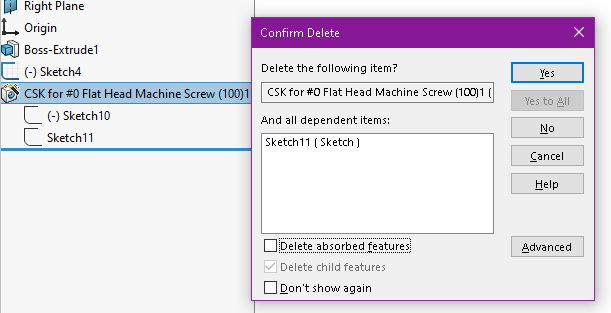

Silmeyi Onayla iletişim kutusunda, yalnızca delik profili çizimini silmek ve delik konumu çizimini korumak için
Emilmiş unsurları sil seçeneğinin işaretini kaldırın.
Delik konumu çizimini silmek için Emilmiş unsurları sil öğesini seçin.
Konumlar Sekmesi PropertyManager'ı Seçenekleri
İlgili seçimleri yapın.
Delik Konumları
Delikleri konumlandırmanız için size rehberlik eder.
| Mevcut 2B Çizim |
Mevcut bir 2B çizimi seçerek çizim geometrisinin tüm uç noktalarında, tepe noktalarında ve noktalarında delikleri otomatik olarak oluşturmanızı ve konumlandırmanızı sağlar. Çizgiler, dikdörtgenler, yuvalar ve spline'lar gibi çizim objelerini seçebilirsiniz. Çizim Seçenekleri, örnekleri otomatik olarak oluşturmak için kullanılan geometriyi belirler.
|
| 3B Çizim |
Birden çok yüzde delikler oluşturur. |
Atlanacak Örnekler
 |
Atlanacak Örnekler |
Grafik alanında seçtiğiniz örnekleri atlar. Her örneğin üzerine fareyle geldiğinizde işaretçi  olarak değişir. Örneğin koordinatları görünür. Örneği atlamak için tıklayın. Atlanan örneği geri yüklemek için tekrar tıklayın. |
Çizim Seçenekleri
Delik Konumları'nın altında Mevcut 2B Çizim'i seçmeniz halinde, çizimin ve yardımcı geometrinin tüm uç noktalarında, tepe noktalarında veya noktalarında delikleri otomatik olarak konumlandırmak için bu seçenekleri kullanın.
| Çizim geometrisinde örnekler oluştur (Varsayılan olarak etkindir) |
Delikleri çizim geometrisinin tüm uç noktalarına, tepe noktalarına ve noktalarına yerleştirir.
|
| Yardımcı geometrisinde örnekler oluştur (Çizim geometrisinde örnekler oluştur'u seçmeniz halinde kullanılabilir) |
Delikleri yardımcı geometrinin tüm uç noktalarına, tepe noktalarına ve noktalarına yerleştirir.
|
