Teknik resimlerdeki pahları ölçümlendirebilirsiniz. Pah ölçümlendirmelerinin, olağan ölçümlendirme görüntüleme özelliklerinin yanı sıra lider görünümü, metin görünümü ve X görünümü için kendi seçenekleri vardır.
X görünümü, X'in pah ölçümlendirmesindeki boyutudur ve 1 X 45° (Uzunluk X Açı), 45° X 1 (Açı X Uzunluk), 1 X 1 (Uzunluk X Uzunluk) veya C1 (45° pahlar) gibi iki numaradan oluşur.
 |

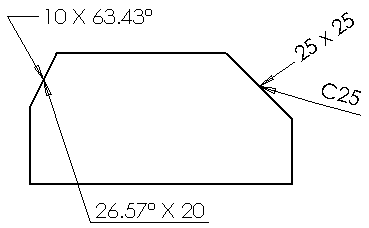

| Pah ölçümlendirmeleri çeşitli metin ve lider tipleriyle ve X boyutlarıyla görüntülenebilir. |
Pah ölçümlendirmeleri için tolerans tipleri şunları içerir:
- Yok
- Çift Taraflı
- Sınır
- Simetrik
- MİN
- MAKS.
- Sığdır (yalnızca doğrusal ölçümlendirmeler)
- Toleransla sığdır (yalnızca doğrusal ölçümlendirmeler)
Pah ölçümlendirmesi lider görünümü, metin görünümü ve X görünümü için belge varsayılanlarını 'ta ayarlayabilirsiniz.
