Detaylandırmaları Gizle/Göster

Detaylandırmaları Gizle/Göster, bir teknik resimdeki ayrı ayrı detaylandırmaların veya tabloların görünürlüğünü değiştirir.

Bir ölçümlendirmeyi gizlemekle onu silmenin etkisi farklıdır:
  • Detaylandırmayı gizlerseniz, o yine de görünümde mevcut olur. Bu nedenle, yeniden detaylandırmalar alırsanız, geri yüklenir.
  • Bir detaylandırmayı silerseniz, yeniden detaylandırmalar almanız durumunda (başka bir görünümde zaten görüntülenmiyorsa) geri yüklenebilir.

Ölçümlendirme Adlarını Gösterme

Ölçümlendirme adlarını göstermek için:

Görünüm > Gizle/Göster > Ölçümlendirme Adları veya Öğeleri Gizle/Göster > Ölçümlendirme Adlarını Görüntüle öğesine (Heads-up Görünümü araç çubuğu) tıklayın.

Detaylandırmaları Gizleme veya Gösterme

Detaylandırmaları gizlemek veya göstermek için:

  1. Detaylandırma araç çubuğunda Detaylandırmaları Gizle/Göster Tool_Hide_Show_Annotations_Annotation.gif öğesine tıklayın ya da Görünüm > Gizle/Göster > Detaylandırmalar öğesine tıklayın.
    Tüm detaylandırmalar görüntülenir ve gizli detaylandırmalar gri renktedir.

    İmleç pointer_hide_show_annotations.gif şekline dönüşür.

  2. Göstermek veya gizlemek istediğiniz detaylandırmaları tıklayın.
    Gizlenecek detaylandırmayı tıklayın: Gösterilecek detaylandırmayı tıklayın:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Bir detaylandırmayı gizlediğinizde, teknik resim çalışma sayfasında gizlenir ancak modelin veritabanından kaldırılmaz.

    Görünüm > Gizle/Göster > Detaylandırmalar komut sırasını kullanmıyorsanız bir detaylandırmaya sağ tıklayabilir ve detaylandırmayı gizlemek için Gizle öğesine tıklayabilirsiniz.

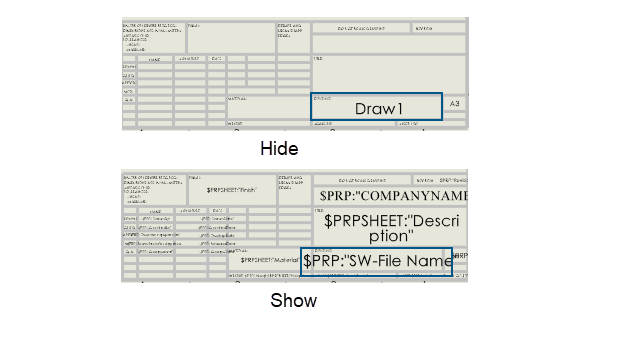

Detaylandırma Metni İfadelerini Gizleme veya Gösterme

Teknik resim çalışma sayfalarında detaylandırma metni ifadelerini gizleyebilir veya gösterebilirsiniz.

Ek detaylandırma metni ifadeleri, özel bir özelliğe bağlı yer tutucu metinleridir. Bu seçenek, bir nota bağlanan özellikleri görmenin hızlı bir yoludur.

Detaylandırma metni ifadelerini gizlemek veya göstermek için:
Görüntüle > Gizle/Göster > Detaylandırma Metni İfadesi öğelerine tıklayın.
