Profil Çizimleri

Kenar flanşının veya çapraz kırmanın profil çizimini düzenleyebilirsiniz.

Kenar flanşı gereksinimlerine şunlar dahildir:
  • Kenar flanşı oluştururken, profilin bir çizim çizgisi seçtiğiniz kenar üzerinde olmalıdır. Bu çizilmiş çizginin seçili kenarla aynı uzunlukta olması gerekmez.
  • Profil, birden fazla açık veya kapalı profil ya da birden fazla kapalı profil olabilir.

Profil çizimini düzenleyerek, iliştirildikleri kenardan daha uzun olan kenar flanşları oluşturabilirsiniz.

Doğrusal olmayan bir kenarda bir kenar flanşı oluşturursanız doğrusal olmayan kenar flanşı için çizimi düzenleyebilirsiniz.

Çapraz kırma gereksinimlerine şunlar dahildir:
  • Çapraz kırma çizim çizgilerinin uç noktaları bir kenar üzerinde olmalıdır.
  • Çizgiler kesişmelidir.

Araçlar > Seçenekler > Belge Özellikleri > Sac Levha bölümünde, Kenar Flanşı Seçenekleri altında Flanş profillerine otomatik olarak Flanş Uzunluğu ölçümlendirmesi ekle öğesini işaretleyebilirsiniz.

İşaretlendiğinde:
  • SOLIDWORKS tüm kenar flanşı profillerine otomatik olarak uzunluk ölçümlendirmeleri ekler
  • Çizim ölçümlendirmesi (unsur ölçümlendirmesi değil) flanş uzunluğunu kontrol eder

Profil Çizimlerini Düzenleme

Profil çizimini düzenlemek için:

  1. Aşağıdakilerden birini yapın:
    • Kenar flanşı unsurunu düzenlerken, Flanş Profilini Düzenle altında Flanş Profilini Düzenle'yi tıklayın.
    • Bir çapraz kırmayı düzenlerken, Çapraz Kırma Parametreleri altında Çapraz Profili Düzenle'yi tıklayın.
    Profil Çizimi iletişim kutusu görüntülenir.
  2. Grafik alanında, çizimi düzenlemek için çizim objelerinden birini sürükleyin.
    Çizimi değiştirmek için çizim araçlarını (Çizim Araçları araç çubuğu) kullanabilirsiniz. Örneğin, bir kenar flanşında, kenar flanşına bir delik yerleştirmek için çizime bir daire ekleyebilirsiniz. İliştirildikleri kenardan daha uzun olan kenar flanşları da oluşturabilirsiniz.

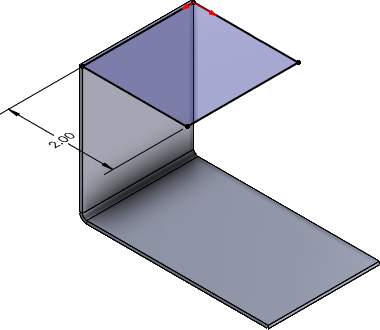

    shm_profile_sketch_01.gif shm_profile_sketch_02.gif shm_profile_sketch_03.gif
    Kenar flanşı ekle Çizimi değiştir Çizim objesi ekle
  3. Profil Çizimi iletişim kutusunda aşağıdakilerden birini yapın:
    • Profil çizimi üzerindeki değişiklikleri kabul etmek ve unsuru düzenlemeye devam etmek için Geri'yi tıklayın.
    • Profil çizimi üzerindeki değişiklikleri kabul etmek ve unsuru oluşturmak için Bitir'i tıklayın.
    • Profil çizimi üzerindeki değişiklikleri iptal etmek ve PropertyManager'ı kapatmak için İptal'i tıklayın.
