Delik bilgisi formatı tanım dosyasını (calloutformat.txt) düzenleyerek delik bilgisi formatını değiştirebilirsiniz.
Aşağıda calloutformat.txt dosyasını düzenlemeyle ilgili bir örnek verilmiştir.
Sembol kütüphanesi kodunu kullanarak, sembolleri konumlandırabilir ve her delik sihirbazı tipinin tanımında sıralayabilirsiniz. Örneğin, <MOD-DIAM> bir çap sembolü oluşturur. Dosyanın sonunda, değişkenlerin metin tanımları bulunur.
Delik Sihirbazı ile bir delik oluşturduğunuzda, delik bilgileri Delik Sihirbazı bilgilerini kullanır. Delik Sihirbazı tipleri için varsayılan formatlar
<install_dir>\solidworks\lang\<language>\calloutformat.txt konumunda saklanır. İkinci bir dosya olan calloutformat_2.txt dosyası basitleştirilmiş bir sürümdür. Her iki dosyayı da düzenleyebilirsiniz. İkinci dosyayı kullanmak isterseniz dosyayı calloutformat.txt olarak yeniden adlandırmanız gerekir. Bu ad, SOLIDWORKS yazılımının referansta bulunduğu dosya adıdır. Delik Bilgisi Format Dosyası için varsayılan klasör konumunu içerisinden ayarlayabilirsiniz.
*Geçerli Delik Sihirbazı değişkenleri aşağıdaki gibidir:
*VARIABLE
- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
TANIM*
- Tip
- Standart
- Bağlantı Elemanı Tipi
- Bağlantı Elemanı Boyu
- Havşa Derinliği
- Havşa Çapı
- Havşa Matkabı Açısı
- Havşa Matkabı Derinliği
- Havşa Matkabı Çapı
- Havşa Açısı
|
Tanım dosyasını kullanmak için:
- İstediğiniz deliğin tipini bulun.

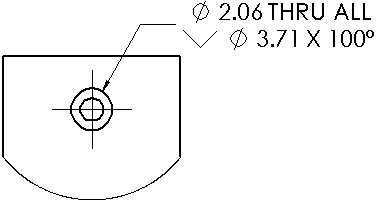

Delik içinden geçen havşalı tanımı:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Tanımı değiştirin.

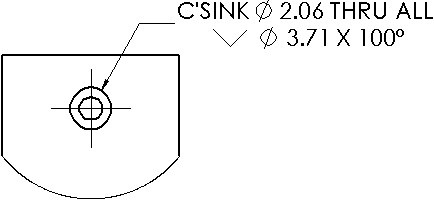

Bu örnekte, C'SINK metni ve alan, <MOD-DIAM> sembolünün önüne eklenir:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
