Seçim Filtreleri, grafik alanında veya teknik resim çalışma sayfasında belirli öğe tiplerini seçmenize yardımcı olur. Örneğin, yalnızca yüzleri seçebilmeniz için yüzler filtresini seçin.
Seçim Filtresi araç çubuğunu açıp kapatmak için:
Seçim Filtresi Araç Çubuğunu Aç/Kapa
(Standart araç çubuğu) öğesine tıklayın veya F5 tuşuna basın.
Bir modelin çizimler, düzlemler ve yüzler gibi belirli elemanlarını seçmek için Seçim Filtresini kullanabilirsiniz. Çizim kesitlerini yalnızca çizim kesitlerini seçip ölçümlendirmeleri yoksayarak filtreleyebilirsiniz. Çizim kesiti, bir çizimin parçası olan bir çizgi, yay, elips, parabol veya spline'dır.

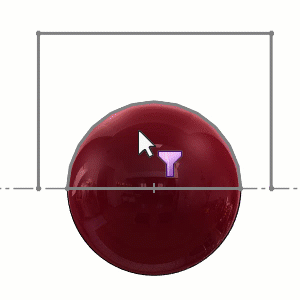

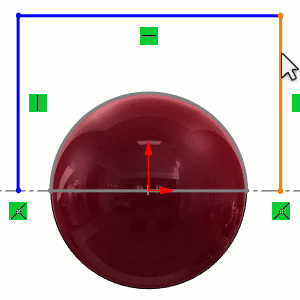

Bu görüntüler çizim kesitleri ve çizim filtreleri arasındaki farkı gösterir. Bir görüntüde yalnızca çizim kesitlerini seçebileceğiniz gösterilir. Noktaları, tüm çizimleri veya yüzleri seçemezsiniz. Diğer görüntüde yalnızca tam çizimleri seçebileceğiniz gösterilir. Yüzleri veya kesitleri seçemezsiniz.
 |
 |
| Çizim Kesitleri |
Çizim filtreleri |
Seçim Filtresi araç çubuğunda bulunan aşağıdaki araçlar, Seçim Filtresinin davranışını belirlemenizi sağlar:
 |
Seçim Filtrelerini Aç/Kapat |
Seçili filtreleri açar veya kapatır. Ayrıca F6 tuşuna da basabilirsiniz. |
 |
Tüm Filtreleri Temizle |
Seçilen tüm filtreleri temizler. |
 |
Tüm Filtreleri Seç |
Tüm filtreleri seçer. |
 |
Seçimi Ters Çevir |
Seçilen öğelere benzeyen diğer tüm öğeler (yüzler, kenarlar, tepe noktaları, vb.) seçilir ve orijinal seçimler iptal edilir. |
Seçim Filtresi araç çubuğundaki diğer araçlar filtrelerdir. Grafik alanında seçmek istediğiniz öğelerle eşleşen filtreleri seçin.
 |
Tepe Noktalarını Filtrele |
 |
Geometrik Toleransları Filtrele |
 |
Kenarları Filtrele |
 |
Notları/Balonları Filtrele |
 |
Yüzleri Filtrele |
 |
Datum Unsurlarını Filtrele |
 |
Yüzey Gövdelerini Filtrele |
 |
Kaynak Sembollerini Filtrele |
 |
Katı Gövdelerini Filtrele |
 |
Kaynak Parçalarını Filtrele |
 |
Eksenleri Filtrele |
 |
Datum Hedeflerini Filtrele |
 |
Düzlemleri Filtrele |
 |
Kozmetik Diş Açmaları Filtrele |
 |
Çizim Noktalarını Filtrele |
 |
Blokları Filtrele |
 |
Çizimleri Filtrele |
 |
Tespit Pimi Sembollerini Filtrele |
 |
Çizim Kesitlerini Filtrele |
 |
Bağlantı Noktalarını Filtrele |
 |
Orta Noktaları Filtrele |
 |
Tesisat Noktalarını Filtrele |
 |
Merkez İşaretlerini Filtrele |
 |
Mesh Taraflarını Filtrele |
 |
Merkez Çizgilerini Filtrele |
 |
Mesh Taraflarının Kenarlarını Filtrele |
 |
Ölçümlendirmeleri/Delik Bilgilerini Filtrele |
 |
Mesh Taraflarının Tepe Noktalarını Filtrele |
 |
Yüzey Cilası Sembollerini Filtrele |
|
|
Klavye kısayolları, bazı filtreler için mevcuttur:
| Kenarlar |
E |
| Yüzler |
X |
| Tepe Noktaları |
V |
Bir Seçim Filtresi etkin olduğunda, imleç
şeklinde değişir. İmleç filtrelenmiş bir öğeye yaklaştığında, imleçte o öğenin simgesi görüntülenir; örneğin bir yüz
.
