Bileşen Konfigürasyon Tanımlarını Göster

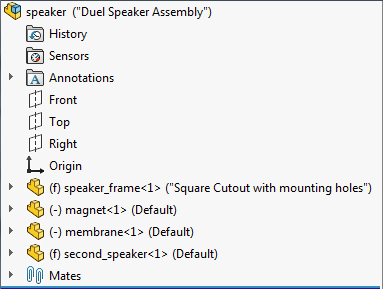

FeatureManager tasarım ağacında bileşen konfigürasyon tanımlarını parça, montaj ve teknik resim belgelerinde ve parçaların ve montajların ConfigurationManager'ında görüntüleyebilirsiniz.

Varsayılan olarak, bileşen konfigürasyon tanımları bileşen konfigürasyon adlarıyla aynıdır ve görüntülenmez. FeatureManager tasarım ağacında görünmeleri için bunlara yeni bileşen konfigürasyon tanımları belirlemeniz gerekir. Bir bileşen konfigürasyon tanımını parça dosyasında değiştirirsiniz.

Bileşen konfigürasyon tanımlarını göstermek için:

  1. FeatureManager tasarım ağacının üst kısmında parça, montaj veya teknik resim adına sağ tıklayın ve Ağaç Görünümü > Bileşen Adı ve Tanımı öğesini seçin.
    Bileşen adları ve açıklamaları için belge düzeyinde veya sistem düzeyinde görüntüleme seçeneklerini belirleyebilirsiniz. Sistem düzeyi ayarlarını kullanırken belge düzeyindeki ayarları değiştiremezsiniz.

    Sistem düzeyinde seçenekleri belirlemek için Araçlar > Seçenekler > Sistem Seçenekleri > FeatureManager öğesine tıklayın ve Belge düzeyi ağaç görünümünü geçersiz kıl öğesini seçin. İletişim kutusunu açmak için Bileşen Adı ve Tanımı öğesine tıklayın.

    Belge düzeyi ağaç görünümünü geçersiz kıl öğesini seçtiğinizde, Bileşen Adı ve Tanımı iletişim kutusundaki seçenekler belge düzeyinde devre dışı bırakılır.

  2. İletişim kutusunda, Konfigürasyon Tanımı öğesini seçin.
