Ölçümlendirme uzatma çizgilerini tepe noktalarına veya çizim objelerine iliştirebilirsiniz.
Ölçümlendirme uzatma çizgilerini iliştirmek için:
-
Ölçümlendirmeye sağ tıklayın ve Yeniden İliştir öğesine tıklayın.
SOLIDWORKS

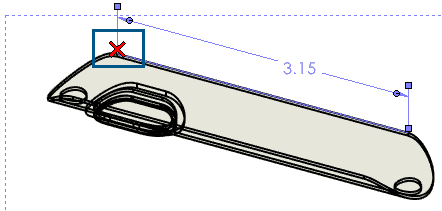

® bu noktayı uzatma çizgisinde X ile vurgular.
-
Noktayı modele yeniden iliştirmek için model üzerinde bir nokta seçin.
Nokta, yeni seçime yeniden iliştirilir.
- SOLIDWORKS penceresinin altındaki durum çubuğu, model üzerinde seçim yaptığınız noktayla ilgili bilgi verir.
- Geçersiz bir seçim yapmanız halinde bu durum bir mesajla bildirilir.
- Model üzerinde bir nokta seçmek istemiyorsanız X'i bir sonraki noktaya taşımak için Enter tuşuna basın.
- Yeniden iliştir komutu aşağıdaki boyutları desteklemez:
- Alınmış
- DimXpert
- Zincir
- Simetrik doğrusal çaplar
- Yol uzunlukları
-
Uzatma çizgisinde X ile vurgulanmış bir nokta kalmayana kadar 2. adımı tekrarlayın.
