Teknik Resimlere Çizim Resmi Ekleme

Teknik resme bir çizim olarak (.bmp, .gif, .jpg, .jpeg, .tif ve .wmf dosya tipleri) resim ekleyebilirsiniz.

Bir teknik resme bir resim eklemek için:

  1. Çizim Resmi öğesine (Çizim araç çubuğu) tıklayın veya Ekle > Resim öğesine tıklayın.
  2. Çizim Resmi PropertyManager'ında seçenekleri belirleyip öğesini tıklayın.
Resimler, (0,0) koordinatları teknik resimde (0,0) konumunda (sol alt köşe) olacak şekilde eklenir.
  • Resimleri grafik alanında sürükleyebilir ve yeniden boyutlandırabilirsiniz.
  • Resimlerin konumunu, boyutunu, dönüşünü ve şeffaflığını Çizim Resmi PropertyManager'ında denetleyebilirsiniz.
  • PropertyManager'ı açmak ve sürüklemeyi etkinleştirmek için, resmi çift tıklayın.

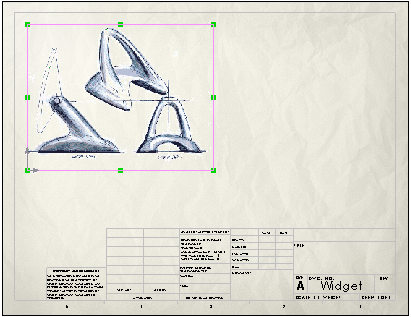

Örnek: Teknik Resimlerde Çizim Resmi Kullanma
