Kiriş kuvvetlerini veya gerilimlerini bir tablo formatında listeler. Kuvvetler ve gerilimler, her kiriş için yerel kiriş yönlerinde (oryantasyon) listelenir.
Bu PropertyManager'a erişmek için kirişler içeren bir Simülasyon etüdü çalıştırın. Sonuçlar
öğesine sağ tıklayın ve Kiriş Kuvvetlerini Listele'yi seçin.
Kuvvetleri
| |
Listele
|
Eksenel, yırtılma, moment (1 ve 2 yönlerinde) ve tork (eksenel yöndeki moment) değerlerini görüntüler. |
| |
Gerilimler
|
Eksenel, bükme, yırtılma (1 ve 2 kiriş yönlerindeki), torsiyonel ve üst sınır eksenel ve bükme gerilimi değerlerini görüntüler. Kafes kirişler için sadece eksenel kuvvetler ve gerilimler kullanılabilir.
|
|
Birimler
|
Kuvvetleri N, lbf veya kgf birimlerinde görüntüler. Gerilimleri N/m^2, psi veya kgf/cm^2 birimlerinde görüntüler. |
Kiriş Aralığı
Modeldeki bir kiriş alt kümesinin sonuçlarını görüntülemek üzere bir Başlangıç ve Bitiş değeri yazın. Sayılar, Simulation etüt ağacının Kirişler klasöründeki listeye karşılık gelir.
| |
Kuvvetler
|
Eksenel, yırtılma, moment (1 ve 2 yönlerinde) ve tork (eksenel yöndeki moment) değerlerini görüntüler. |
| |
Gerilimler
|
Eksenel, bükme, yırtılma (1 ve 2 kiriş yönlerindeki), torsiyonel ve üst sınır eksenel ve bükme gerilimi değerlerini görüntüler. Kafes kirişler için sadece eksenel kuvvetler ve gerilimler kullanılabilir.
|
|
|
Birimler
|
Kuvvetleri N, lbf veya kgf birimlerinde görüntüler. Gerilimleri N/m^2, psi veya kgf/cm^2 birimlerinde görüntüler. |
Kuvvetleri Listele ve Gerilimleri Listele İletişim Kutuları
| |
Yalnızca ekstrem değerleri göster
|
Kiriş gövdesi uzunluğu boyunca sadece ekstrem değerleri listeler. |
| |
Sadece kiriş uç noktalarını göster
|
Sadece her kiriş gövdesinin uç noktalarındaki sonuçları listeler |
|
|
Birimler
|
Kuvvetleri N, lbf veya kgf birimlerinde görüntüler. Gerilimleri N/m^2, psi veya kgf/cm^2 birimlerinde görüntüler. |
| |
Kiriş İsmi
|
Simulation etüt ağacının Kirişler klasöründe listelenen kiriş gövdesine karşılık gelen kiriş ismini görüntüler. |
| |
Eleman
|
Eleman sayısını gösterir. |
| |
Bitir
|
Her elemanın iki uç düğümünü görüntüler. |
| |
Kaydet
|
Tabloyu bir Excel Dosyası (.csv) veya Düz metin dosyası (*.txt) olarak kaydeder. Ek olarak, tablonun bir bölümünü Microsoft Excel'e veya bir metin düzenleyiciye kopyalayabilirsiniz. Hücre aralığını seçin, sağ tıklayın ve Kopyala'yı seçin.
|
-
Kuvvetleri Listele veya Gerilimleri Listele iletişim kutusunda bir satır seçtiğinizde karşılık gelen öğe, grafik alanında ve Simülasyon etüt ağacında vurgulanır. Birden çok ardışık satır seçmek için Shift tuşuna basın. Birden çok ayrı ayrı satır seçmek için Ctrl tuşuna basın.
-
Kuvvetleri Listele veya Gerilimleri Listele iletişim kutusundaki verileri sütuna göre sıralamak için sütunun üst kısmındaki oka tıklayın.

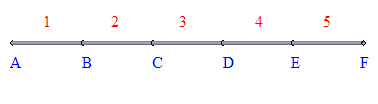

Aşağıdaki şekilde, 5 kiriş elemanına bölünmüş bir kiriş gövdesi gösterilmektedir.
| Kiriş Elemanı |
Uç 1 |
Uç 2 |
| 1 |
A |
B |
| 2 |
B |
C |
| 3 |
C |
D |
| 4 |
D |
E |
| 5 |
E |
F |
