Bir düzlemi, kısıtlamalar uygulamak üzere bir referans olarak kullanabilirsiniz. Düzlemin 1 ve 2 yönlerinde ve düzleme dik yönde sürüklemeleri önceden belirleyebilirsiniz. Kabuk meshler için bu yönlere göre rotasyonları önceden belirleyebilirsiniz.
Aşağıdaki tabloda bu kısıtlama tipinin nitelikleri özetlenmiştir:
| Nitelik |
Değer |
|---|
| Katılar için olası DOF'ler |
3 sürükleme |
| Kabuklar ve kirişler için olası DOF'ler |
3 sürükleme ve 3 rotasyon |
| Kafes kirişler için olası DOF'ler |
3 sürükleme |
| 3B sembolü |
|
|
| sürükleme |
rotasyon |
|
| Seçilebilir objeler |
Tepe noktaları, kenarlar, yüzler ve kiriş eklemleri |
| Sürüklemeler |
 Düzlem boyunca yön 1
 Düzlem boyunca yön 2
 Düzleme dik
|
| Rotasyonlar (sadece kabuklar ve kirişler için) |
Düzlem yön 1 etrafında
Düzlem yön 2 etrafında
Düzleme dik etrafında
|

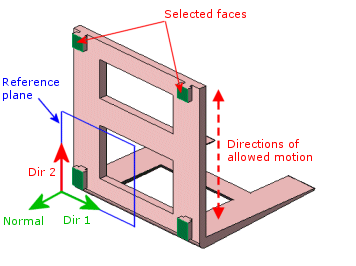

Örnek
Forkliftin referans düzlemini (mavi renkle gösterilen) kullanarak seçili yüzleri (koşu yeşil renkle gösterilen) Yön 1 boyunca ve normal yönde (açık yeşil renkle gösterilen) kısıtlayabilirsiniz. Bu, seçili yüzlerin Yön 2 (kırmızı renkle gösterilen) boyunca hareket etmesini sağlar.
