Otomatik Tesisat PropertyManager'ında, bir tesisat yolunu takip etmek için kılavuzlar oluşturabilirsiniz. Kılavuzlar, ilgili uç bağlantı elemanına giden en yakın çizim kesitini tanımlar ve bu yolu takip eder.
Kılavuzlar, manuel kablo tesisatı sürecini basitleştirmeye yardımcı olur.
Bir tesisat yolunu takip eden kılavuzlar oluşturmak için:
- Otomatik Tesisat PropertyManager'ındaki Tesisat Modu altında bulunan Kılavuzlar öğesini seçin.
- Tesisat Yolu kısmında bulunan Tesisat Yolunu Takip Et öğesine tıklayın.
- Grafik alanında çizimleri tanımlamak için:
- Her bir çizimi tek tek seçin.
- Birden çok çizim seçmek için kutulara tıklayıp seçim yapın.
- Açılır FeatureManager tasarım ağacında çizim unsurlarını seçin.

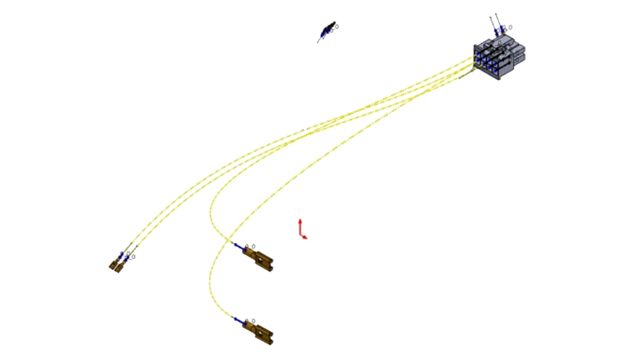

- Tesisat yolunu önizlemek için Uygula öğesine tıklayın. Tesisat yolunu temsil eden çizimler Tesisat_yolu olarak adlandırılır ve ardından Tesisat_yolu 1 gibi bir sıra numarası gelir.
- Tamamlandı düğmesine tıklayın.
