Etiket Şeması Tanımlama Örneği

Bu örnek bir boru etiketi için nasıl şema tanımlanacağını gösterir.

1. Aşağıdakilerden birini yapın:
   • Tesisat > Tesisat Araçları > Routing Library Manager öğesine tıklayın ve Etiket Şema Yöneticisi öğesine tıklayın.
   • Windows Başlat menüsünden SOLIDWORKS Araçları version > SOLIDWORKS version Routing Library Manager > Etiket Şeması Yöneticisi öğesine gidin.
2. Şema adı alanına Example yazın.
3. Şema Oluştur'a tıklayın.
4. Şema görünümü'nde Örnek'i seçin.
5. Bu bir boru etiketi olduğu için Etiket şema tipi'nde Borular'ı seçin.

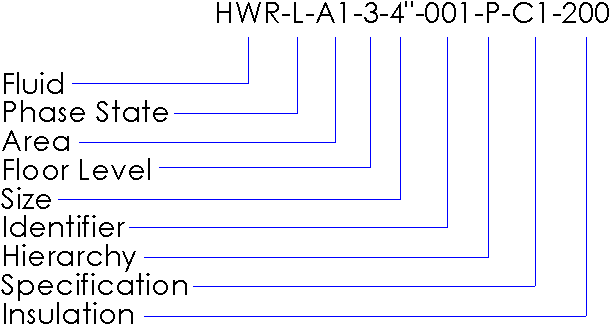

6. Bir örnek etiket girin alanına HWR-L-A1-3-4”-001-P-C1-200 yazın.
7. Alanları tanımla altında:
   1. Alan adı'nda Sıvı'yı seçin çünkü bu etiketteki ilk alt etikettir.
   2. Alan sınırlayıcısı altında, Belirli karakter öğesini seçin ve kutuya - (tire) koyun. Tire koymanızın nedeni, etiketteki alt etiketler arasında sınırlayıcının tire olmasıdır.
   3. Alan verisi'nin HWR- ifadesini gösterdiğini doğrulayın. Yanlışsa Alan sınırlayıcısı'nda doğru seçimleri yapıp yapmadığınızı denetleyin.
8. Etikete Ekle'ye tıklayın.
   Örnek etiket alan değerleri'nde ve Şema görünümü'nde HWR- mavi görünür.
9. Etikette aşağıdaki alt etiketler için 7-9. adımları tekrarlayın. Alan adı'nı Özel olarak ayarlayın ve Yer Seviyesi ve Hiyerarşi için bir Özel alan adı girin.

   Alt etiket	Alan adı
   L	Faz Durumu
   A1	Alan
   3	Yer Seviyesi
   4 inç	Boyut
   001	Tanımlayıcı
   P	Hiyerarşi
   C1	Spesifikasyon
   200	Yalıtım

10. Kaydet'e tıklayın.
