DimXpert, çoğaltmalar, yuvalar ve cepler gibi üretim unsurlarının tamamen tanımlanması için teknik resimlere ölçümlendirmeler uygulayarak referans ölçümlendirmesi ekleme işlemini hızlandırır.
DimXpert aracına Ölçümlendirme PropertyManager'ından erişilebilir. Bir unsurun ölçümlendirilecek kenarını seçtiğinizde DimXpert unsur için o teknik resim görünümündeki ilgili tüm ölçümlendirmeleri uygular.
DimXpert,
Otomatik Ölçümlendirme
'den farklıdır çünkü DimXpert şunları yapabilir:

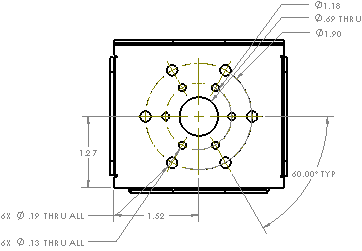

- Çoğaltmaları (örnek sayısıyla doğrusal ve polar ölçümlendirmeler) ve konik havşa deliklerini tanır.
- Tahmin edilebilir sonuçlar üretir. Örneğin, DimXpert'te bir kenarı seçtiğinizde yalnızca kenarın temsil ettiği unsur ölçümlendirilir. Otomatik ölçümlendirme birkaç unsura istemediğiniz ölçümlendirmeler yapabilir.
Delik çoğaltmalarını ölçümlendirmek için DimXpert kullanırken, temel unsurlar değişirse delik bilgisinin parametrik olarak güncellenmeyeceği yönünde bir mesaj alabilirsiniz. Delik çoğaltma Delik Sihirbazı deliği çoğaltması olarak oluşturulmamışsa modelde yaptığınız herhangi bir değişiklik delik bilgisini güncellemez.
