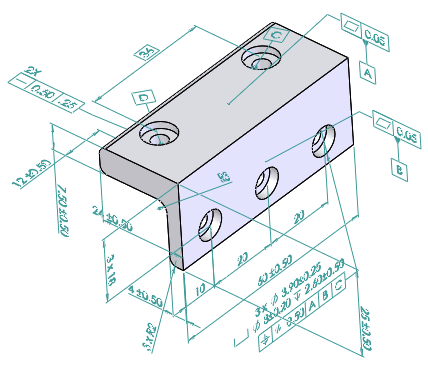

Parçalar için DimXpert, ASME Y14.41-2019 ve ISO 16792:2006 gereksinimlerine göre parçalara ölçümlendirme ve toleranslar uygulamak için kullandığınız bir araçlar takımıdır. Daha sonra montajlarda yığın analizi yapmak için toleransları TolAnalyst ile veya sonraki CAM ile, diğer tolerans analizleri veya metroloji uygulamalarıyla kullanabilirsiniz.
altından Genel draft standardı öğesini ANSI (ASME) veya ISO olarak ayarlayın.
Unsurlar
DimXpert için, unsur üretim unsurları anlamına gelir. Örneğin CAD dünyasında, üretim dünyasında bir "cep" unsuru tipi olan bir "kabuk" unsuru oluşturursunuz.
Desteklenen üretim unsurları:
- Yükseklik
- Pah
- Koni
- Silindir
- Ayrı unsur tipleri
- Radyus
- Düz havşa deliği
- Konik havşa deliği
- Basit delik
- Kesişim dairesi
- Kesişim çizgisi
- Kesişim düzlemi
- Kesişim noktası
- Çentik
- Düzlem
- Cep
- Yuva
- Yüzey
- Genişlik
- Küre
