Yardımcı Çizgiler (2025 SP3)

Teknik resimlerde yardımcı çizgiler oluşturmak için kapsamlı bir çözüm sağlamak üzere AM_CONSTLINES komutunu kullanabilirsiniz.

Yardımcı çizgiler, tasarım işlemi sırasında nesneleri hizalamaya, konumlandırmaya ve yerleştirmeye yardımcı olan referans kılavuzlarıdır. Bu, karmaşık tasarım görevlerini basitleştirir, doğruluğu ve iş akışı verimliliğini artırır. Işın, xline ve dairesel çizgiler dahil olmak üzere çeşitli tiplerde yardımcı çizgiler sunar.

Yardımcı çizgiler şunları yapmanızı sağlar:
  • Bir ya da her iki yönde sonsuza uzanan çizgiler veya eğri geometrileri referans almak için dairesel yardımcı çizgiler oluşturma.
  • Nesnelerin doğru yerleştirilmesini sağlamak için anahtar noktalara (örneğin kesişmeler veya orta noktalar) yaslama.
  • Daha iyi yönetim için yardımcı çizgileri özelleştirebileceğiniz, kilitleyebileceğiniz ve dondurabileceğiniz özel bir katmana (AM_CL) otomatik olarak yerleştirme.
  • Açıortaylar, dik çizgiler ve eş merkezli daireler gibi gelişmiş konfigürasyonlar sağlayarak manuel hesaplamaları ve teknik resim ayarlamalarını azaltma.

Yardımcı çizgilerle kullanılan komutlar şunlardır:

Komut Tanım

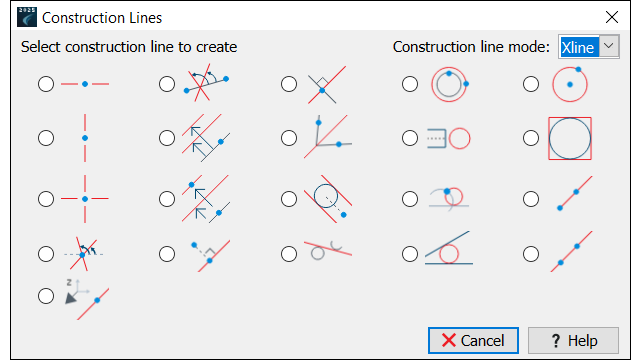

AM_CONSTLINES Yardımcı çizgi tipini seçmenize olanak tanır.
AM_CONSTSWI Işın modunu açar veya kapatır.
AM_CONSTSWI_XLINE Işın modunu kapatır.

Yardımcı çizgiler her iki yönde de sonsuza uzatılır.
AM_CONSTSWI_RAY Işın modunu açar.

Yardımcı çizgiler yalnızca bir yönde sonsuza uzatılır.
AM_ERASECL Seçili yardımcı çizgileri siler.
AM_ERASEALLCL Tüm yardımcı çizgileri siler.
AM_CLINEL Yardımcı çizgi katmanını kilitler veya kilidini açar.
AM_CLINEO Yardımcı çizgi katmanlarını dondurur veya çözer.
AM_CONSTHOR Yatay bir yardımcı çizgi oluşturur.
AM_CONSTHW Görünür bir çizgiye göre bir açı belirleyerek bir nokta boyunca bir yardımcı çizgi oluşturur.
AM_CONSTLOT Belirli bir çizgiye dik bir yardımcı çizgi oluşturur.
AM_CONSTCC Seçili daire veya yaya eş merkezli bir dairesel yardımcı çizgi oluşturur.
AM_CONST_CIRCLE Dairesel bir yardımcı çizgi oluşturur.
AM_CONSTVER Dikey bir yardımcı çizgi oluşturur.
AM_CONSTPAR Seçili çizgiden belirli bir uzaklıkta var olan çizgiye paralel bir yardımcı çizgi oluşturur.
AM_CONSTHM Bir açıyı ikiye bölen bir yardımcı çizgi oluşturur.
AM_CONSTCCREA Bir mil veya deliğin üst görünümünü temsil etmek için dairesel bir yardımcı çizgi oluşturur.
AM_CONSTCIRCLI Daire etrafında dikdörtgen bir yardımcı çizgi oluşturur.
AM_CONSTCRS Çapraz bir yardımcı çizgi oluşturur.
AM_CONSTPAR2 Mevcut bir çizgiye paralel bir yardımcı çizgi oluşturur ve seçili çizgi ile belirtilen nokta arasındaki uzaklığı ikiye böler.
AM_CONSTTAN Belirtilen bir daireye teğet iki paralel yardımcı çizgi oluşturur.
AM_CONSTC2 Teğet olarak belirli bir çizgi kullanan, dairesel bir yardımcı çizgi oluşturur.
AM_CONSTXRAY Bir noktadan başlayıp bir yönde sonsuza kadar uzanan yardımcı çizgiler oluşturur.
AM_CONSTHB İki nokta veya bir nokta ile bir açı belirleyerek bir yardımcı çizgi oluşturur.
AM_CONSTLOT2 Bir yöne dik olan belirli bir nokta boyunca bir yardımcı çizgi oluşturur.
AM_CONSTTC Belirtilen iki daireye teğet yardımcı çizgiler oluşturur.
AM_CONSTK Belirtilen iki çizgi veya daireye teğet bir yardımcı çizgi oluşturur.
AM_CONSTXLINE Bir nokta boyunca, her iki yönde de sonsuza uzanan bir yardımcı çizgi oluşturur.
AM_CONSTZ Z yönünde bir yardımcı çizgi oluşturur.
