Özel Özellikleri IFC Dosyalarına Verme

SOLIDWORKS® modellerini IFC™ dosyaları olarak verdiğinizde SOLIDWORKS özel özelliklerini IFC özellik setlerine eşleyebilirsiniz.

Özel özellikleri IFC dosyalarına vermek için:

  1. Araçlar > Seçenekler > Sistem Seçenekleri > Ver bölümünde Dosya Formatı altındaki IFC öğesini seçin.
  2. Çıktı türü altında Özellik Seti haritalama dosyasını kullan öğesini seçin.
  3. Ardından yazılımın verilen özellikleri doğrulamak için kullandığı XML Şemasını veya .xsd eşleme dosyasını belirtin.

Faydaları: BIM müşterileri, oluşturmanın yapısı ve çalışması için önemli olan özel özellik verilerini verebilir. Bu işlevsellik esnektir. SOLIDWORKS özelliklerini, potansiyel olarak farklı bir adla IFC özellikleriyle eşlemenizi ve IFC dosyasında kendi hedef özellik setlerinizi tanımlamanızı sağlar. Önceki sürümlerde, özellikleri IFC dosyaları olarak kaydettiğinizde verebilseniz de bunu ancak IFC dosyasında sabit kodlanmış tek bir özelliğe yapabiliyordunuz.

Özel özellikleri IFC özellik setlerine vermek için:

  1. SOLIDWORKS dosyasında Dosya > Özellikler seçeneğine tıklayın.
  2. Özel sekmesinde, IFC dosyasına vermek istediğiniz özellikleri ekleyin ve dosyayı kaydedin.
  3. SOLIDWORKS özel özelliklerini IFC özellik seti değerleriyle eşleyen bir XML eşleme dosyası oluşturun.
    SOLIDWORKS, SOLIDWORKS install folder\lang\language\IFC konumunda örnek eşleme dosyaları sunar.

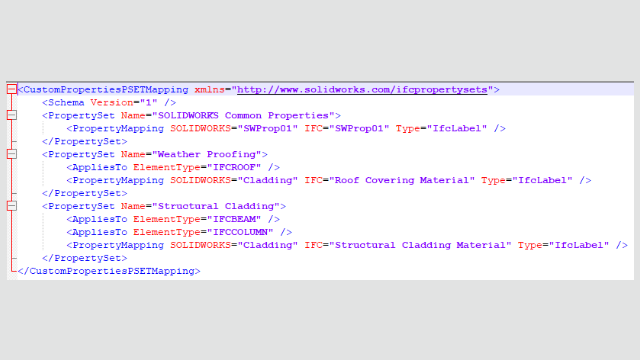

    Örnek eşleme dosyası:
    <CustomPropertiesPSETMapping>
    <Schema Version="1.0"/>
    <PropertySet Name="Pset_DoorCommon">
        <AppliesTo ElementType="IFCDOOR"/>
        <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
        <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
        <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
        <PropertyMapping SOLIDWORKS="Glazing" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
        <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
    </PropertySet>
    <PropertySet Name="ACME_CageCodes">
        <AppliesTo ElementType="IFCDOOR"/>
        <AppliesTo ElementType="IFCWINDOW"/>
        <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
    </PropertySet>
</CustomPropertiesPSETMapping>
  4. SOLIDWORKS dosyasında, Farklı Kaydet (Standart araç çubuğu) veya Dosya > Farklı Kaydet öğesine tıklayın.
  5. İletişim kutusunda, Farklı kaydetme tipi için IFC dosyası tipini seçin, ardından Seçenekler'e tıklayın.

    Herhangi bir IFC dosyası tipi seçebilirsiniz.

  6. Sistem Seçenekleri iletişim kutusunda, Çıktı türü altında Özellik Seti eşleme dosyasını kullan öğesini işaretleyin ve listeden eşleme dosyasını seçin veya seçmek için göz atın.
    SOLIDWORKS dosyasındaki tüm özel özellikleri verilen IFC dosyasına dahil etmek için Çıktı türü altında Özel Özellikler'i de seçin. Bunları IFC özellik setine dahil etmek için XML Şeması dosyasındaki tüm özel özellikleri eşleyin.
    SOLIDWORKS, şu öğeler için XML IFC özellik setinin geçerliliğini kontrol eder:
    • Doğru etiketler, etiket öznitelikleri ve etiket yapısı.
    • Şema Sürümü, SOLIDWORKS'ün geçerli sürümü tarafından desteklenen sürümde veya daha eski.
    • SOLIDWORKS özel özellikleri, bir veya birden fazla IFC özelliğine eşlenir. Aynı IFC özelliğine birden fazla SOLIDWORKS özel özelliği eşleyemezsiniz.

    Yazılım, kayıt defterinde en fazla 10 adet özellik seti saklar.

  7. Dosyayı IFC dosyası olarak vermek için Tamam ve ardından Kaydet seçeneğine tıklayın.

    IFC dosyası, XML Şeması eşleme dosyasına dayalı olarak IFC özellik setinde SOLIDWORKS özel özelliklerini barındırır.
