DimXpert detaylandırmalarını kullanıcı tarafından tanımlanan bir düzlemle hizalayabilirsiniz.
DimXpert ölçümlendirmeleri konturlu geometriye uyguladığınızda gizlenebilir. DimXpert detaylandırmalarını seçili bir düzleme veya düzlemsel yüze taşıyarak hizalayabilirsiniz.

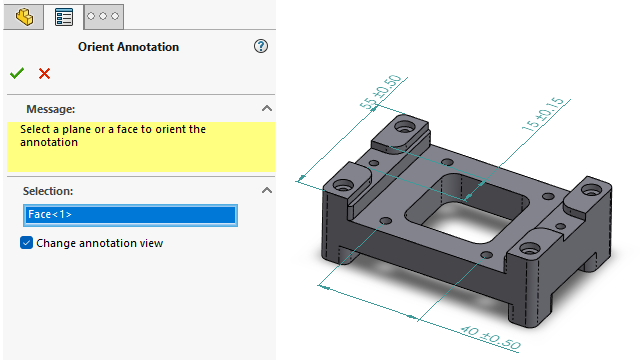

DimXpert detaylandırmalarını kullanıcı tanımlı bir düzlemle hizalamak için:
- Bir DimXpert detaylandırmasına sağ tıklayın ve 'ye tıklayın.
- Grafik alanında yeni oryantasyonu tanımlamak için bir düzlem veya düzlemsel yüz seçin.
- PropertyManager'da detaylandırmayı yeni yönlendirmeye karşılık gelen yönlendirme görünümüne taşımak için Detaylandırma görünümünü değiştir'i seçin.
öğesine tıklayın.
