Tesisat Bileşeni Sihirbazı, montajları tesisat bileşenleri olarak tanımlamanıza ve yapılandırmanıza olanak tanıyan klips montajlarını ve klips parçalarını destekler. İki tür için de temel gereksinimler aynıdır ve Routing Library Manager'da bunları oluşturma adımlarında aynı süreç izlenir.
Faydaları: Bu güncelleme, karmaşık klipsleri tasarlama ve tesisat iş akışlarına entegre etme konusunda daha fazla esneklik sağlar.
Routing Library Manager'daki geliştirmeler şunlardır:
- Klips Montajları: Kullanıcılar, bir montaj dosyasını (.SLDASM) tesisat klipsi olarak seçebilir ve yapılandırabilir.
- Tesisat Noktaları: Kullanıcılar telleri, kabloları veya hortumları düzgün şekilde hizalamak üzere tesisat noktaları tanımlayabilir.
- Sorunsuz Entegrasyon: Klips montajları mevcut tesisat iş akışlarıyla çalışır ve Tesisat Kütüphanesi'nde saklanır.
Routing Library Manager'da bir klips montajı tanımlamak için aşağıdaki adımları izleyin:
- Klips montajını seçin.

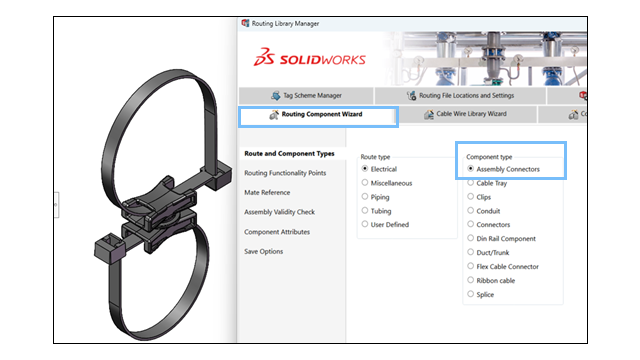

- Routing Library Manager'ı açın ve Tesisat Bileşeni Sihirbazı'na gidin.
- Tesisat Tipi ve Bileşen Tipi'ni seçin, ardından İleri'ye tıklayın.
- Tel, kablo veya hortum hizalamasını tanımlamak için klips montajına tesisat noktaları (MTNoktaları) ekleyin.
Not: Bağlantı noktaları (BNoktaları) devre dışı bırakılır. Klipsler için gerekli değildir.
- Tesisat geometrisi ekleyin.
- Tesisat yönünü belirtmek için Klips Ekseni'ni tanımlayın.
- Klips montajı dönüşlü yerleştirme gerektiriyorsa Dönüş Ekseni'ni ekleyin.
- Klips montajının nasıl doğru bir şekilde hizalanacağını tanımlamak için Montaj İlişkisi Referansları ekleyin.
- Klips grubunu doğrulayın ve tesisat gereksinimlerini karşıladığından emin olun.
- Tasarım Tablosu'nu yapılandırın.
- Klips montajında birden çok konfigürasyon varsa ayar yapmak için mevcut Tasarım Tablosu'nu açın.
- Hiçbiri yoksa yeni bir Tasarım Tablosu oluşturun.
- Gömülü bir Excel çalışma sayfası kullanarak tablodaki standart ve özel girişleri doğrulayın.
- Bileşen Öznitelikleri'ni doğrulayın. Bileşen niteliklerini gerektiği gibi değiştirin.
- Klips montajını kaydedin.
- Konfigüre edilen klips montajını Tesisat Kütüphanesi'ne kaydedin.
- Bir kütüphane klasörü konumu ve dosya adı belirtin.
- Bileşeni bir .XML dosyası olarak kaydedin.
