Ekli Elemanları Budama

Bir bağlantı elemanı eklerken ekli bir elemanı budayabilirsiniz.

Bağlantı Elemanı Ekle PropertyManager'ında Ekli elemanı buda seçeneği, gövde elemanını bağlantı elemanıyla kesiştiği noktadan budar.

Ekli elemanları budamak için:

  1. Bir yapı sistemi modeli açın ve Yapı Sistemi sekmesine tıklayın.
  2. CommandManager'da Bağlantı Elemanı Ekle sekmesine veya Ekle > Yapı Sistemi > Bağlantı Elemanı Ekle öğesine tıklayın.
  3. Eklenecek bağlantı elemanını seçin.

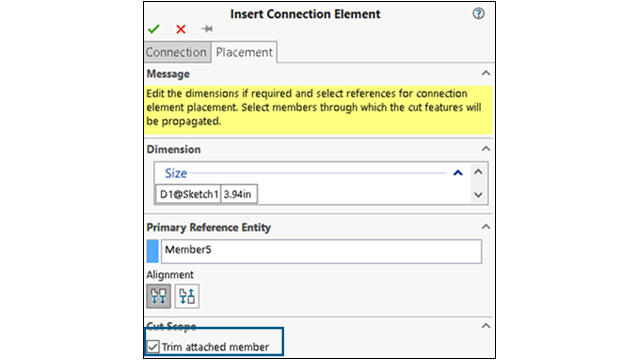

  4. PropertyManager'da Yerleşim sekmesine tıklayın.
  5. Grafik alanında referans objelerini seçin.
  6. Hizalamayı seçin.
  7. Kesme Kapsamı altında Ekli elemanı buda öğesini seçin.
  8. öğesine tıklayın.

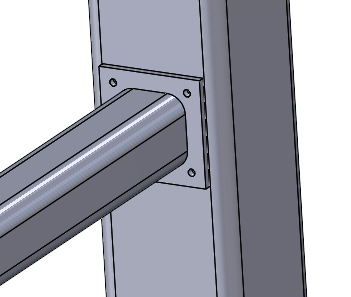

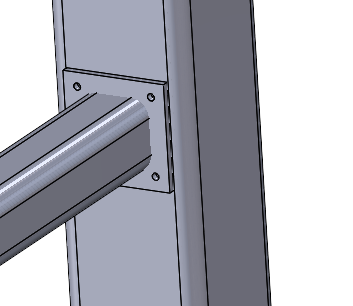

Ekli elemanı buda seçili Ekli elemanı buda seçili değil
