Deforme Edilebilir Bileşenleri Yönetme (2025 SP2)

Bir bileşenin bir montajda nasıl davrandığını tanımlamak için MySession'daki Ürün Mekanik Davranışı komutunu kullanabilirsiniz. Tek bir parça numarasını koruyarak rijit, deforme edilebilir veya deforme olmuş olarak sınıflandırabilirsiniz.

Faydaları: Bu yaklaşım, SOLIDWORKS kullanıcılarına iş akışlarından ayrılmadan esnek bileşenleri yönetmenin basit bir yolunu sunar.

Gerçek tasarımdaki hidrolik hortumlar veya yaylar gibi bazı bileşenler sabit bir şekilde başlar ancak bir montaja yerleştirildiğinde deforme olur. Mühendisler, uygulamalar arasında geçiş yapmadan bu değişiklikleri takip etmenin bir yolunu arar.

Bir bileşeni deforme edilebilir olarak tanımlamak için:
  1. 3DEXPERIENCE platform'a kayıtlı bir montajı açın.
  2. MySession'da ağaçtan bir bileşen seçin.

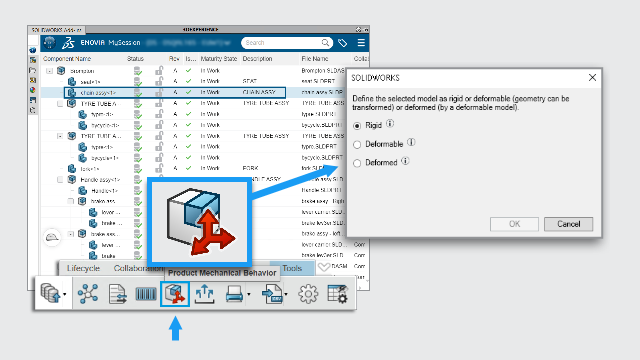

  3. Eylem çubuğunda Araçlar > Ürün Mekanik Davranışı'na tıklayın.
  4. İletişim kutusunda bir seçenek belirleyin:
    Rijit Bileşen şekil değiştirmez.
    Deforme Edilebilir Bileşen bir montajda farklı şekiller alabilir.
    Deforme Olmuş Deforme edilebilir bir ürün, deforme olmuş bir ürünü deforme eder.
    Deforme edilebilir bir ürün seçmek için Deforme Edilebilir'i Seç öğesine tıklayın.
    Deforme edilebilir bir 3DPart için yalnızca 3DParts'ı deforme olmuş şeklinde ayarlayabilirsiniz. Deforme edilebilir bir ürün için yalnızca ürünleri deforme olmuş şeklinde ayarlayabilirsiniz.
Bir bileşen deforme edilebilir veya deforme edilmiş olarak işaretlendiğinde malzeme listesindeki orijinal parça numarasına bağlı kalır.
Ürün Mekanik Davranışı hakkında daha fazla bilgi için bkz. MySession'ın Eylem Çubuğu.
