使用坐标系定义边界框

您可以使用坐标系定义边界框。

对于矩形边界框，您可以为长度、宽度和厚度指定 X、Y 和 Z 轴。对于圆柱形边界框，您可以为圆柱体的轴指定 X、Y 和 Z 轴之一。

要使用坐标系定义矩形边界框，请执行以下操作：
  1. 打开一个模型，单击插入 > 参考几何体 > 边界框 。
  2. 在 PropertyManager 中的边界框类型下，选择矩形。

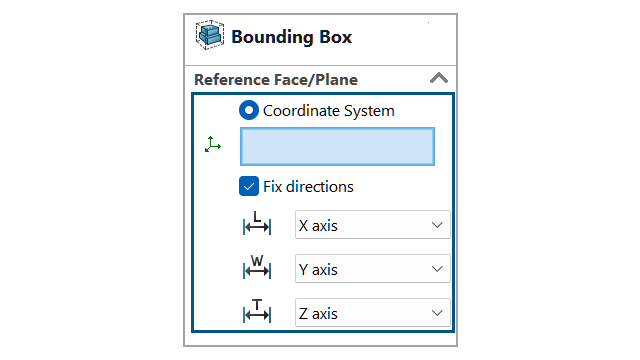

  3. 在参考面/基准面下，选择坐标系并选择其中一个。

    此时已创建一个矩形边界框。边线与坐标系的 X、Y 和 Z 轴平行。

  4. 要更改方向的轴，请选择固定方向，然后为方向选择一个轴：
    长度 指定长度的轴。
    宽度 指定宽度的轴。
    厚度 指定厚度的轴。
要使用坐标系定义圆柱形边界框，请执行以下操作：
  1. 在 PropertyManager 中的边界框类型下，选择圆柱形。
  2. 在参考面/基准面下，选择坐标系并选择其中一个。

    此时已创建一个圆柱形边界框。轴平行于坐标系的 X、Y 或 Z 轴之一，Z 轴作为默认轴。

  3. 要更改轴方向，请选择固定方向，然后选择一个轴：
    基准轴(Axis) 指定圆柱形边界框的轴。
