Kabel reservieren

Sie können Kabel reservieren.

1. Führen dazu eine der folgenden Aktionen aus:
   • Klicken Sie auf Übersicht > Kabelreservierung .
   • Klicken Sie mit der rechten Maustaste auf ein Übersichtskabel und wählen Sie Kabel und Adern reservieren aus.

   Befehl	Beschreibung
   Neues Kabel	Öffnet den Kabelkatalog, wo die Artikel ausgewählt werden können, die Sie dem Electrical-Projekt hinzufügen möchten. Weitere Informationen siehe
   Löschen	Löscht die ausgewählten Kabel. Ein Kabel kann nicht gelöscht werden, wenn seine Adern verwendet werden.
   Eigenschaften	Zeigt die Eigenschaften des markierten Kabels an. Weitere Informationen siehe
   Duplizieren	Dient zum Kopieren einzelner oder mehrerer Kabel und aller zugeordneten Eigenschaften wie Artikel, Funktionspfad usw. Die Nummerierung wird automatisch erhöht.
   Ersetzen	Ersetzt das ausgewählte Kabel durch ein anderes aus dem Katalog. Das neue Kabel muss mindestens genauso viele Adern enthalten wie das ersetzte Kabel.
   Vertauschen	Tauscht den Ursprung und das Ziel des Kabels aus.
   Kabeladern trennen	Trennt die ausgewählten Kabeladern.
   Kabeladern austauschen	Tauscht zwei ausgewählten Kabeladern aus. Stellen Sie sicher, dass mindestens eine Ader mit Leitern verbunden ist. Nach dem Austausch weist die App den Adern automatisch Leiter neu zu. Sie können Kabeladern mit unterschiedlichen Typen oder Eigenschaften austauschen.
   Rückgängig	Macht den zuletzt verwendeten Befehl rückgängig.
   Wiederholen	Hebt das Ergebnis des letzten Befehls „Rückgängig“ auf.
   Gehe zur Zeichnung	Navigiert zu dem Schaltplan, in dem das Kabel oder die Ader platziert wurde.
   Gehe zum Browsereintrag	Öffnet den Komponentenbrowser und hebt die Ursprungskomponente des Kabels hervor.
   Strukturanzeigemodus	Dient zur Verwaltung des Anzeigetyps der Kabelliste. Die Kabel können nach Funktion oder nach Ursprung/Ziel zusammengefasst werden.
   Filter	Aktiviert die Registerkarte Filter, um die Liste der Schaltkreise zu filtern.
   Automatisch	Wählt die Kabel automatisch aus.
   Manuell	Wählt die Kabel manuell aus.
   Vorreservierte Kabel	Dient zum automatischen Ausblenden aller Kabel mit Ausnahme der reservierten.

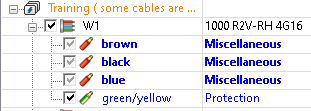

2. Wählen Sie die Adern aus.
3. Wählen Sie das Kabel aus, um alle Adern auszuwählen.
   Wählen Sie Automatisch oder Manuell aus, um die Adern auszuwählen.


4. Klicken Sie auf OK, um die Auswahl zu speichern.

   Ein Textelement für das ausgewählte Kabel wird automatisch auf der Linie platziert. Stil und Inhalt dieses Textes können auf der Registerkarte „Text“ in den Eigenschaften des Electrical-Projekts angepasst werden.

   Die Kabeladern sind reserviert. Sie werden nicht installiert.
