ルート パスに従うようにガイドラインをリダイレクト

自動ルート（Auto Route） PropertyManager で、ルート パスに従うようにガイドラインをリダイレクトできます。ガイドラインは、対応するエンド コネクタにつながる最も近いスケッチ セグメントを識別し、そのパスに従います。

ガイドラインをスケッチに従うようにリダイレクトすることで、他の構成部品との干渉を最小限に抑え、手動調整を減らして、ルーティングがより迅速かつ効率的になります。

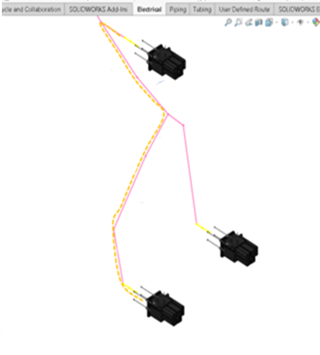

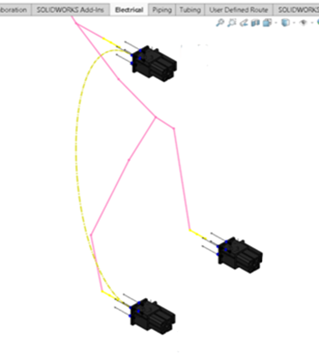

エンド コネクタ間の最短パスに従って、自動的に生成されたガイドライン ルート パスに従うリダイレクト済みガイドライン

ルート パスに従うようにガイドラインをリダイレクトするには:

  1. 適切なエンド コネクタにつながる 2D または 3D スケッチを作成します。
  2. ツール（Tools） > 電気（Electrical） > ルーティング（Routing） > 自動ルート（Auto Route）をクリックします。
  3. ルーティング モード（Routing Mode）でガイドライン（Guidelines）を選択します。
  4. ルーティング パスに従う（Follow Routing Path）を選択します。
    正確な結果を得るには、ルーティング パスに従う（Follow Routing Path）を使用してからワイヤをマージします。
  5. グラフィック領域で、ルート パスとして使用するスケッチを選択します。

    選択されたスケッチに準拠したガイドラインのプレビューが、グラフィック領域に表示されます。

  6. 完了 （Done）をクリックします。

    ルート パスを表すスケッチが FeatureManager デザイン ツリーに Routing_pathn として表示されます。

  7. をクリックします。
