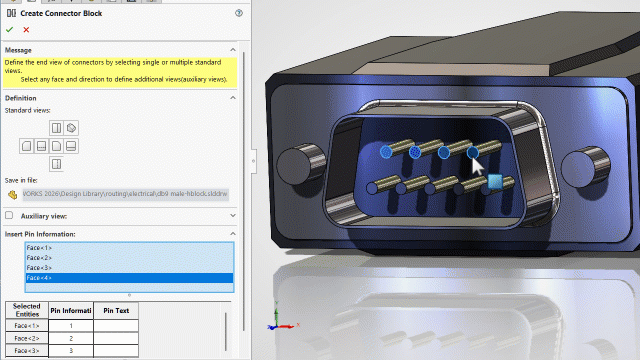

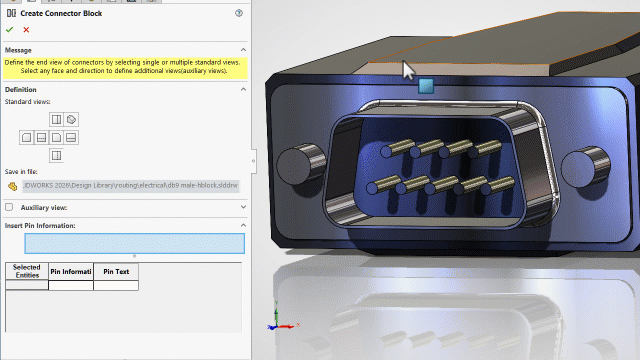

커넥터 블록 생성 전기 커넥터 파트를 엽니다. 파일 > 다른 이름으로 저장을 클릭하여 지정된 위치에 파트를 저장합니다. 도구 > Routing > 전기 > 커넥터 블록 생성을 클릭합니다. 커넥터 블록 생성 PropertyManager의 표준 보기 아래에서 도면 파일에 표시할 보기를 선택합니다. 핀 정보 삽입 아래에서 핀 정보를 적용할 각 커넥터의 면을 선택합니다. 선택한 각 면에 대해: 제목이 면 <n>인 선이 핀 정보 삽입 아래에 나타납니다. 선택 요소 테이블에 선이 추가됩니다. 선택 요소 테이블의 핀 텍스트 아래에서 도면에 해당 핀과 함께 표시할 텍스트를 입력합니다. 예: 핀 1, 핀 2, 핀 3... 를 클릭합니다. 파일 > 저장을 클릭합니다. SOLIDWORKS는 2단계에서 설정한 이름과 위치가 같은 도면 파일을 작성합니다. 커넥터 블록에서 주석 판독값 000은 커넥터 블록의 와이어 또는 케이블 진입점을 나타내고 주석 판독값 111은 끝 커넥터의 핀을 나타냅니다. 최상의 결과를 얻으려면 이러한 주석의 위치를 변경하지 마십시오. 상위 주제커넥터 블록
