Sfazowania łamania pręta dla materiału w ścieżkach toczenia

Aby zapobiec zadziorom, które mogą uszkodzić tuleje prowadzące, do ścieżek toczenia generowanych dla średnic zewnętrznych można dodać ruchy łamania pręta.

Podczas procesu skrawania w ramach ścieżki toczenia w pobliżu wkładek narzędziowych mogą powstawać zadziory (niepożądane ostre krawędzie), gdy obrabiane są krawędzie materiału cylindrycznego. Zadziory mogą spowodować uszkodzenie materiału wyjściowego, który przesuwa się przez tuleje prowadzące. Aby wyeliminować tworzenie się zadziorów, można określić opcję dla ruchów łamania pręta w przypadku następujących typów ścieżek toczenia:
  • Zgrubne toczenie
  • Wykańczające toczenie
  • Zgrubna obróbka rowka (tylko własności ZŚ)
  • Wykończenie rowka (tylko własności ZŚ)
  • Zgrubna obróbka powierzchni
  • Wykończenie powierzchni

Dodanie ruchów łamania pręta do przejść cięcia zapewnia usuwanie zadziorów krawędzi materiału. Zapobiega to również uszkodzeniom tulei prowadzących, gdy materiał przesuwa się do i z tulei prowadzącej podczas procesu skrawania.

SOLIDWORKS CAM dodaje ruchy łamania pręta do przejść, które przecinają maksymalną średnicę materiału. Dodaje te ruchy do regularnych ruchów cięcia, gdy jest to wymagane.

Ścieżka toczenia zgrubnego ze sfazowaniami łamania pręta przy pierwszym i ostatnim przejściu cięcia

Ścieżka obróbki zgrubnej powierzchni ze sfazowaniami łamania pręta dla każdego przejścia cięcia
W przypadku ścieżek zgrubnej obróbki i wykończenia rowka SOLIDWORKS CAM dodaje ruchy łamania pręta w oparciu o styl rowka. Aplikacja uwzględnia schemat cięcia rowka podczas dodawania ruchów łamania pręta. W zależności od stylu rowka może występować jeden lub wiele ruchów łamania pręta.

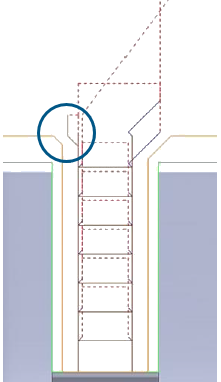

Ścieżka obróbki zgrubnej rowka ze stylem rowka zygzakowatego

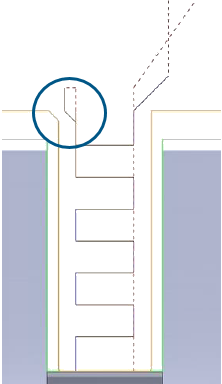

Ścieżka obróbki zgrubnej rowka ze stylem rowka zygzakowatego
Następujące ścieżki obróbki zgrubnej rowka mają normalne style rowka i nie mają typów pogłębienia rowka:

Kolejność: S123

Ruch łamania pręta dodany przed końcowym przejściem cięcia

Kolejność: S321

Ruch łamania pręta dodany przed pierwszym przejściem cięcia

Kolejność: S213

Ruchy łamania pręta dodane przed pierwszym i końcowym przejściem cięcia

Kolejność: S231

Ruch łamania pręta dodany przed końcowym przejściem cięcia
