Używanie wskaźników z symbolami wykończenia powierzchni

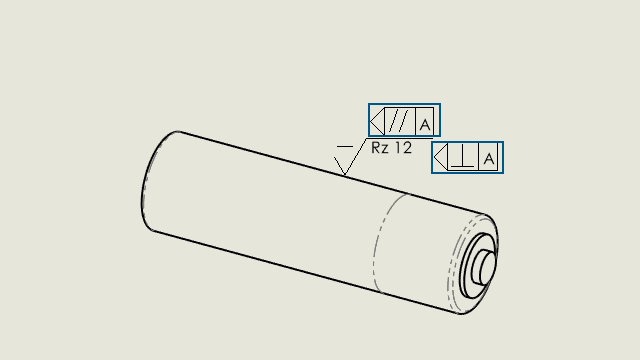

Po dodaniu nowego symbolu wykończenia powierzchni można użyć wskaźników , aby umieścić symbole.

Aby uzyskać dostęp do wskaźników z symbolami wykończenia powierzchni, należy:
  1. W menedżerze właściwości PropertyManager Wykończenie powierzchni, w sekcji Układ symboli, kliknąć jeden ze wskaźników .
  2. W oknie dialogowym Wskaźnik należy:
    • W części Typ tolerancji wybrać opcję Równolegle lub Prostopadle .
    • (Opcjonalnie) W części Odniesienie bazy pomiarowej wpisać bazę pomiarową.
    • Kliknąć Zamknij.
  3. Kliknąć w obszarze graficznym, aby umieścić symbol.
