Redirecionar diretrizes para seguir um caminho de rota

No PropertyManager de Rota automática, você pode redirecionar diretrizes para seguir um caminho de rota. As diretrizes identificam o segmento de esboço mais próximo, que leva ao conector final correspondente e segue esse caminho.

O redirecionamento de diretrizes para seguir um esboço ajuda a minimizar a interferência com outros componentes e reduz os ajustes manuais, tornando o roteamento mais rápido e eficiente.

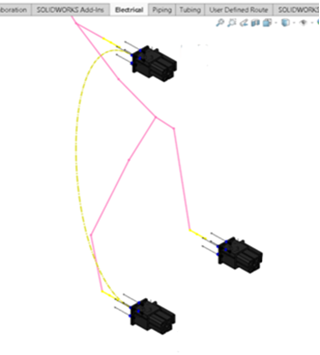

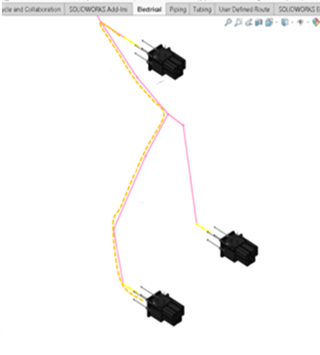

Diretrizes geradas automaticamente seguindo o caminho mais curto possível entre os conectores finais Diretrizes redirecionadas seguindo um caminho de rota

Para redirecionar diretrizes que seguem um caminho de roteamento:

  1. Crie um esboço 2D ou 3D que leve ao conector final apropriado.
  2. Clique em Ferramentas > Elétrico > Roteamento > Roteamento automático.
  3. Em Modo de roteamento, selecione Diretrizes.
  4. Selecione Seguir caminho de roteamento.
    Para garantir resultados precisos, use Seguir caminho de roteamento antes de mesclar fios.
  5. Na área de gráficos, selecione os esboços a serem usados como caminhos de rota.

    Uma visualização das diretrizes, alinhada com o esboço selecionado é exibida na área de gráficos.

  6. Clique em Concluído.

    Os esboços que representam o caminho da rota aparecem na árvore de projeto do FeatureManager como Caminho_de_roteamenton.

  7. Clique em .
