Перенаправление направляющих для следования по пути маршрутизации

В окне PropertyManager Автомаршрут можно перенаправить направляющие для следования по пути маршрутизации. Направляющие определяют ближайший сегмент эскиза, который ведет к соответствующему концевому соединителю, и следуют по этому пути.

Перенаправление направляющих для следования эскизу помогает свести к минимуму интерференцию с другими компонентами и уменьшить необходимость ручной настройки, что ускоряет и повышает эффективность маршрутизации.

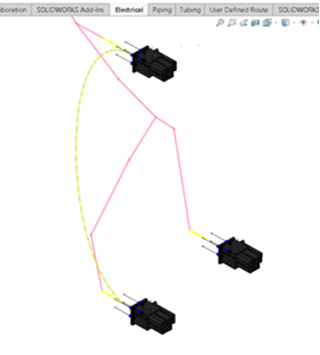

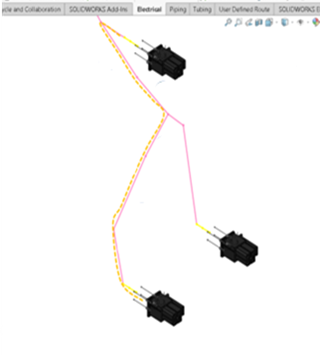

Автоматически сгенерированные направляющие, которые следуют кратчайшим возможным маршрутом между концевыми соединителями Перенаправленные направляющие для следования по пути маршрутизации

Как перенаправить направляющие для следования по пути маршрутизации:

  1. Создайте 2D- или 3D-эскиз, который ведет к соответствующему концевому соединителю.
  2. Нажмите Инструменты > Электропроводка > Маршрутизация > Автомаршрут.
  3. В разделе Режим маршрутизации выберите Направляющие.
  4. Выберите Следовать пути маршрутизации.
    Чтобы обеспечить точность результатов, перед соединением проводов используйте функцию Следовать пути маршрутизации.
  5. В графической области выберите эскизы для использования в качестве путей маршрутизации.

    В графической области отображается предварительный просмотр направляющих, выровненных по выбранному эскизу.

  6. Нажмите Готово.

    Эскизы, представляющие путь маршрутизации, отображаются в дереве конструирования FeatureManager как Путь_маршрутизацииn.

  7. Нажмите .
