Redirección de líneas guía para seguir una ruta de recorrido

En el PropertyManager Recorrido automático, puede redirigir líneas guía para seguir una ruta de recorrido. Las líneas guía identifican el segmento de croquis más cercano que conduce al conector final correspondiente y siguen ese recorrido.

Redirigir las líneas guía para seguir un croquis ayuda a minimizar las interferencias con otros componentes y reduce los ajustes manuales, lo que hace que el recorrido sea más rápido y eficaz.

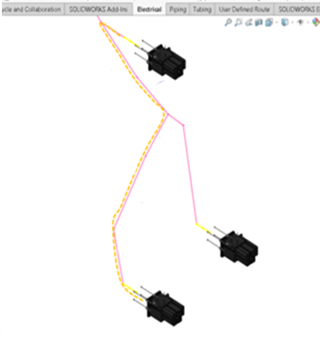

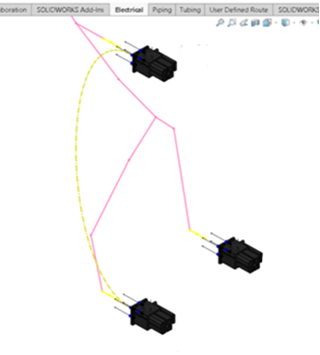

Líneas guía generadas automáticamente siguiendo el trayecto más corto posible entre los conectores finales Líneas guía redirigidas siguiendo una ruta de recorrido

Para redirigir líneas guía para que sigan una ruta de recorrido:

  1. Cree un croquis 2D o 3D que conduzca al conector final adecuado.
  2. Haga clic en Herramientas > Componentes eléctricos > Sistema de recorrido > Recorrido automático.
  3. En Modo de sistema de recorrido, seleccione Líneas guía.
  4. Seleccione Seguir ruta de recorrido.
    Para garantizar resultados precisos, utilice Seguir ruta de recorrido antes de fusionar los cables.
  5. En la zona de gráficos, seleccione croquis para utilizarlos como rutas de recorrido.

    Se visualiza una vista preliminar de las líneas guía, alineada con el croquis seleccionado, en la zona de gráficos.

  6. Haga clic en Finalizar.

    Los croquis que representan el trayecto del recorrido aparecen en el gestor de diseño del FeatureManager como Routing_pathn.

  7. Haga clic en .
