Componentes de 3DEXPERIENCE en SOLIDWORKS

El flujo de trabajo para gestionar componentes de 3DEXPERIENCE en SOLIDWORKS se ha optimizado.

Inserción de componentes de 3DEXPERIENCE en ensamblajes de SOLIDWORKS

2025 2026
Un cuadro de diálogo le solicita que inserte el componente como un componente de 3DEXPERIENCE o que cree una nueva pieza derivada de SOLIDWORKS. El software inserta el componente como un componente de 3DEXPERIENCE. No aparece ningún cuadro de diálogo.

Creación de piezas derivadas en ensamblajes de SOLIDWORKS

Después de insertar un componente de 3DEXPERIENCE en un ensamblaje de SOLIDWORKS, en el gestor de diseño del FeatureManager®, puede hacer clic con el botón derecho en el componente y seleccionar Crear pieza derivada.
2025 2026

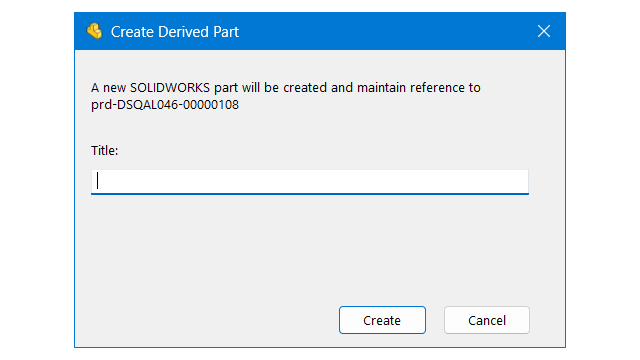

Aparece el cuadro de diálogo Nuevo nombre de documento. Aparece el cuadro de diálogo Crear pieza derivada.
Durante el flujo de trabajo, aparece el cuadro de diálogo Guardar en 3DEXPERIENCE. Deja de aparecer el cuadro de diálogo Guardar en 3DEXPERIENCE. Puede guardar en 3DEXPERIENCE platform cuando lo desee después de crear la pieza derivada.

Edición de componentes de 3DEXPERIENCE en ensamblajes de SOLIDWORKS

Haga clic con el botón derecho en un componente de 3DEXPERIENCE insertado en el gestor de diseño del FeatureManager del ensamblaje y haga clic en Editar pieza.
2025 2026
Puede editar el componente, pero no puede guardar los cambios. Aparece el cuadro de diálogo Crear pieza derivada. Puede crear la pieza derivada y realizar cambios en ella.

Apertura de un componente de 3DEXPERIENCE en SOLIDWORKS

2025 2026
Puede abrir, ver y editar el componente, pero no puede guardar los cambios. El software le advierte de que no puede guardar los cambios, pero solo cuando intenta guardar el componente. Al abrir el componente, no se puede editar. Todas las herramientas que podrían modificar el modelo no están disponibles. Una barra de mensajes le notifica que el documento solo se puede visualizar. Puede seguir utilizando comandos que no modifiquen el modelo como Medir, Girar, Trasladaro Zoom.

En el mensaje o en el CommandManager, haga clic en Crear pieza derivada para abrir una pieza derivada de SOLIDWORKS e insertar el componente de 3DEXPERIENCE en esa pieza.
