Chaflanes de rotura de barra para material en trayectos de herramienta de torneado

Puede agregar movimientos de rotura de barra a los trayectos de herramienta de torneado generados para DE para evitar rebabas que puedan dañar los manguitos guía.

Durante el proceso de mecanizado de la trayectoria de la herramienta de torneado, se pueden formar rebabas (aristas afiladas no deseadas) cerca de las plaquitas de la herramienta cuando se mecanizan las aristas del material en bruto cilíndrico. Las rebabas pueden causar daños cuando el material en bruto se desliza a través de los manguitos guía. Para eliminar la formación de rebabas, puede especificar una opción para movimientos de rotura de barra para estos tipos de trayectos de herramienta de torneado:
  • Desbaste DE
  • Acabado DE
  • Desbaste Ranura (solo operaciones DE)
  • Acabado Ranura (solo operaciones DE)
  • Desb. Refrentado
  • Acab. Refrentado

La adición de los movimientos de rotura de barra a las pasadas de corte garantiza la eliminación de rebabas de las aristas del material. También evita daños en los manguitos guía cuando el material entra y sale del manguito guía durante el proceso de mecanizado.

SOLIDWORKS CAM agrega movimientos de rotura de barra a las pasadas que se cruzan con el diámetro máximo del material. Añade estos movimientos a los movimientos de corte normales según sea necesario.

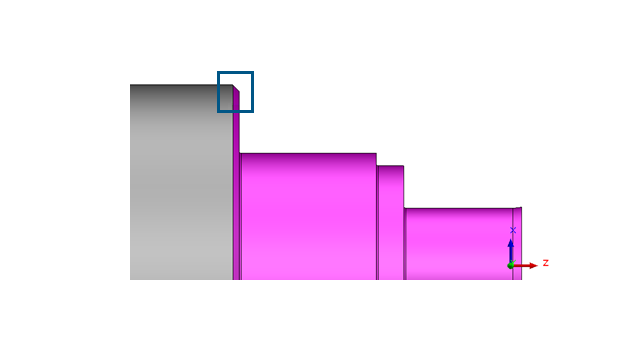

Trayecto de herramienta Desbaste DE con chaflanes de rotura de barra en la primera y la última pasada de corte

Trayecto de herramienta Desb. Refrentado con chaflanes de rotura de barra para cada pasada de corte
Para los trayectos de herramienta Desbaste Ranura y Acabado Ranura, SOLIDWORKS CAM agrega los movimientos de rotura de barra en función del estilo de ranura. La aplicación tiene en cuenta la matriz de corte de la ranura al agregar los movimientos de rotura de barra. Puede haber uno o varios movimientos de rotura de barra en función del estilo de ranura.

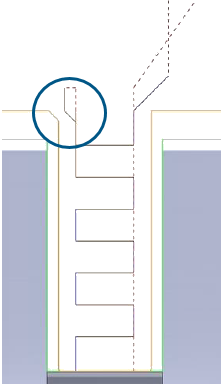

Trayecto de herramienta Desbaste Ranura con un estilo de ranura en zigzag

Trayecto de herramienta Desbaste Ranura con un estilo de ranura en zigzag
Los siguientes trayectos de herramienta Desbaste Ranura tienen estilos de ranura normales y ningún tipo profundo de ranura:

Orden: S123

Movimiento de rotura de barra agregado antes de la pasada de corte final

Orden: S321

Movimiento de rotura de barra agregado antes de la primera pasada de corte

Orden: S213

Movimientos de rotura de barra agregados antes de que la primera y la última pasada de corte

Orden: S231

Movimiento de rotura de barra agregado antes de la pasada de corte final
