Creación de puntos de referencia por valores XYZ

Puede crear puntos de referencia especificando valores numéricos absolutos para las coordenadas X, Y y Z.

Ventajas: ha mejorado el control sobre los puntos de referencia de posicionamiento.

Para crear puntos de referencia especificando valores XYZ:

1. En un archivo de pieza o ensamblaje, haga clic en Insertar > Geometría de referencia > Punto.

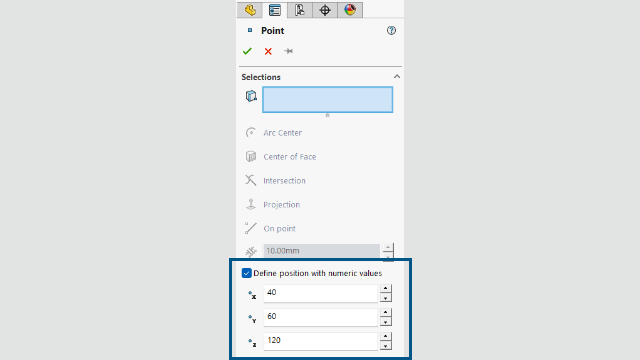

2. En el PropertyManager, seleccione Definir posición con valores numéricos.

   Las opciones de Selecciones dejan de estar disponibles.

3. Especifique los valores de Coordenada X , Coordenada Y y Coordenada Z para definir la posición del punto de referencia en relación con el origen (0,0,0).
4. Haga clic en .
