Kılavuzları Bir Tesisat Yolunu Takip Edecek Şekilde Yeniden Yönlendirme

Otomatik Tesisat PropertyManager'ında, kılavuzları bir tesisat yolunu takip edecek şekilde yeniden yönlendirebilirsiniz. Kılavuzlar, ilgili uç bağlantı elemanına giden en yakın çizim kesitini tanımlar ve bu yolu takip eder.

Kılavuzları çizimi takip edecek şekilde yeniden yönlendirmek, diğer bileşenlerle etkileşimi en aza indirmeye yardımcı olup manuel ayarlamaları azaltarak tesisatı daha hızlı ve daha verimli hale getirir.

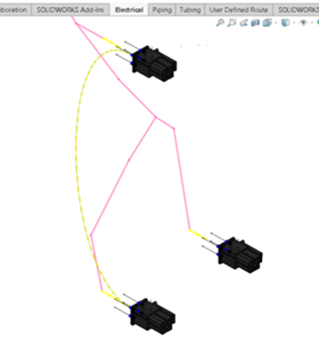

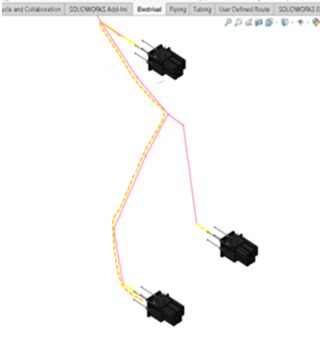

Uç bağlantı elemanları arasındaki mümkün olan en kısa yolu izleyen otomatik olarak oluşturulmuş kılavuzlar Bir tesisat yolunu izleyen yeniden yönlendirilmiş kılavuzlar

Kılavuzları bir tesisat yolunu izleyecek şekilde yeniden yönlendirmek için:

  1. Uygun uç bağlantı elemanına giden bir 2B veya 3B çizim oluşturun.
  2. Araçlar > Elektrik > Tesisat > Otomatik Tesisat öğesine tıklayın.
  3. Tesisat Modu altında Kılavuzlar öğesini seçin.
  4. Tesisat Yolunu Takip Et öğesini seçin.
    Doğru sonuçlar elde etmek için telleri birleştirmeden önce Tesisat Yolunu Takip Et seçeneğini kullanın.
  5. Grafik alanında, tesisat yolları olarak kullanılacak çizimleri seçin.

    Seçili çizimle hizalanan kılavuzların bir önizlemesi grafik alanında görüntülenir.

  6. Tamamlandı düğmesine tıklayın.

    Tesisat yolunu temsil eden çizimler FeatureManager tasarım ağacında Tesisat_yolun olarak görünür.
